Ders 5 · Ürün ağaçları

Mühendislik, normal ve yedek BOM; çok seviyeli ağaç, kullanıldığı yer ve BOM karşılaştırma.

Bu dersin hedefiMühendislik, üretim ve yedek parça ağaçlarını ayırt etmek; bir parçanın nerede kullanıldığını bulmak ve iki ağacı karşılaştırmak.

EBOM, normal BOM ve yedek BOMMühendislik BOM'u (EBOM)tasarlandığı gibi · CAD'denPW-SM80-750PW-GB-080-10PW-PLT-80PW-BRK-80PW-SCR-M6 ×8Normal BOM (üretim)üretimin kurduğu gibiPW-SM80-750PW-SD-750eklendiPW-GB-080-10PW-CBL-05eklendiPW-PLT-80PW-BRK-80PW-SCR-M6 ×8Yedek BOMyedek olarak satılanlarPW-ENC-17BPW-CBL-05PW-BRK-80PW-SCR-M6 ×8
PW-KIT-750 servo aks paketinin üç ağacı (demo verisi). Normal BOM, tasarıma üretimin eklediği sürücüyü ve kabloyu taşır.

Mühendislik BOM'u (EBOM) tasarlandığı hâliyle yapıdır; genelde CAD istemcisinden gelir. Normal BOM üretimin kullandığı yapıdır; tasarımda olmayan kalemleri (burada sürücü ve kablo) taşıyabilir. Yedek BOM yedek olarak satılan parçaları listeler. Revizyonda üç ağaç da kopyalanır; yeni revizyonun ağacı eskisinden bağımsız düzenlenir.

Adım adım

  1. Mühendislik BOM'unu okuyun

    Parça İlişkileri menüsü üç ağaç türünü ayrı listeler. EBOM'un türü “Engineering BoM”dur ve satırlarda her bileşenin revizyonu ve durumu görünür.

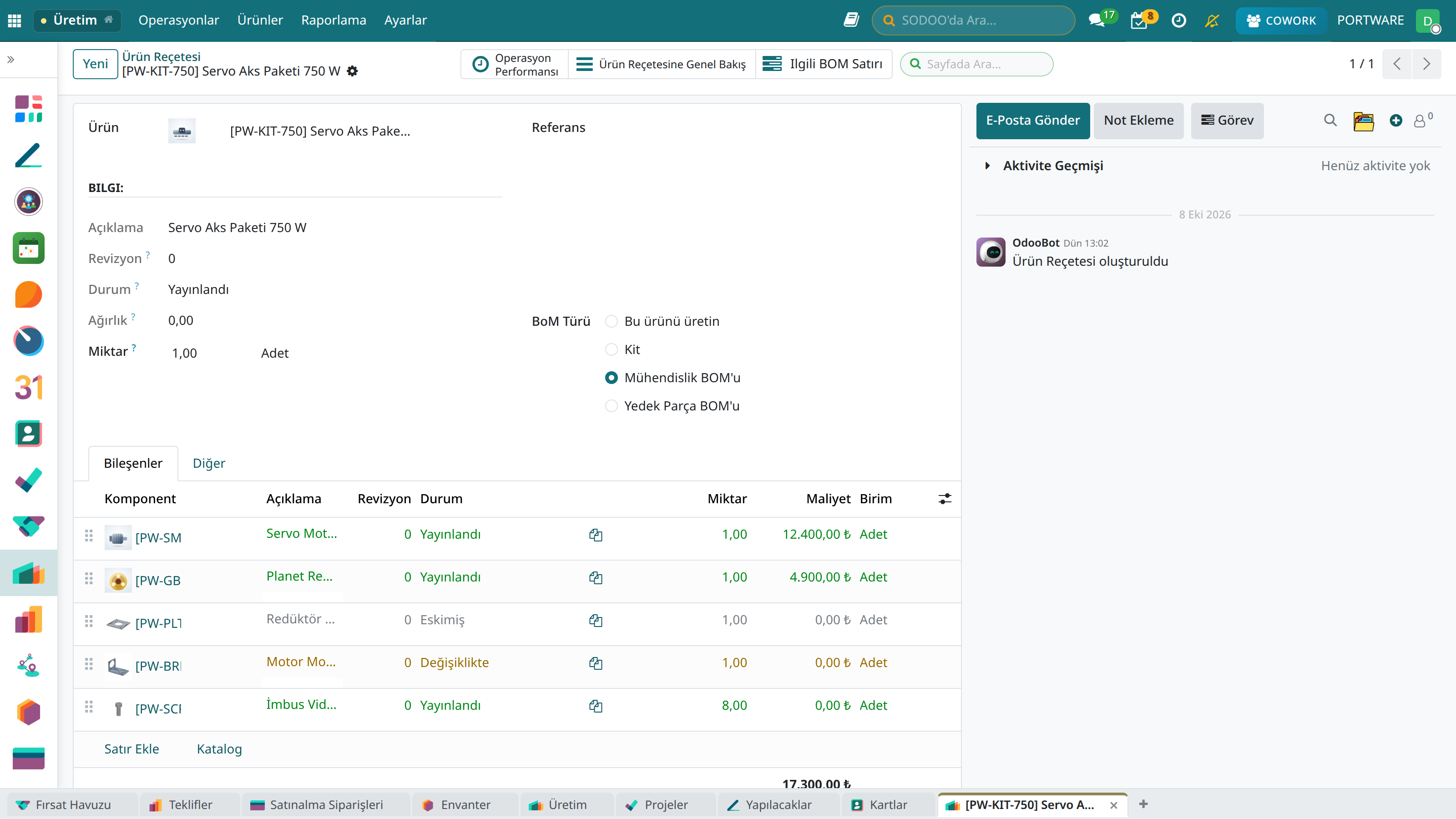

    PW-KIT-750 mühendislik BOM'u123
    1. BOM türü: Engineering BoM.
    2. Satır başlıkları: bileşen, revizyon, durum, miktar.
    3. Motor braketi: rev 0, Değişiklikte.

  2. Normal BOM'a bakın

    Üretim normal BOM'u kullanır. EBOM'dan normal BOM üretmek için parça ekranındaki eylem menüsünde Create Normal Bom vardır; yedek ağaç için Yedek Parça BOM'u Oluştur.

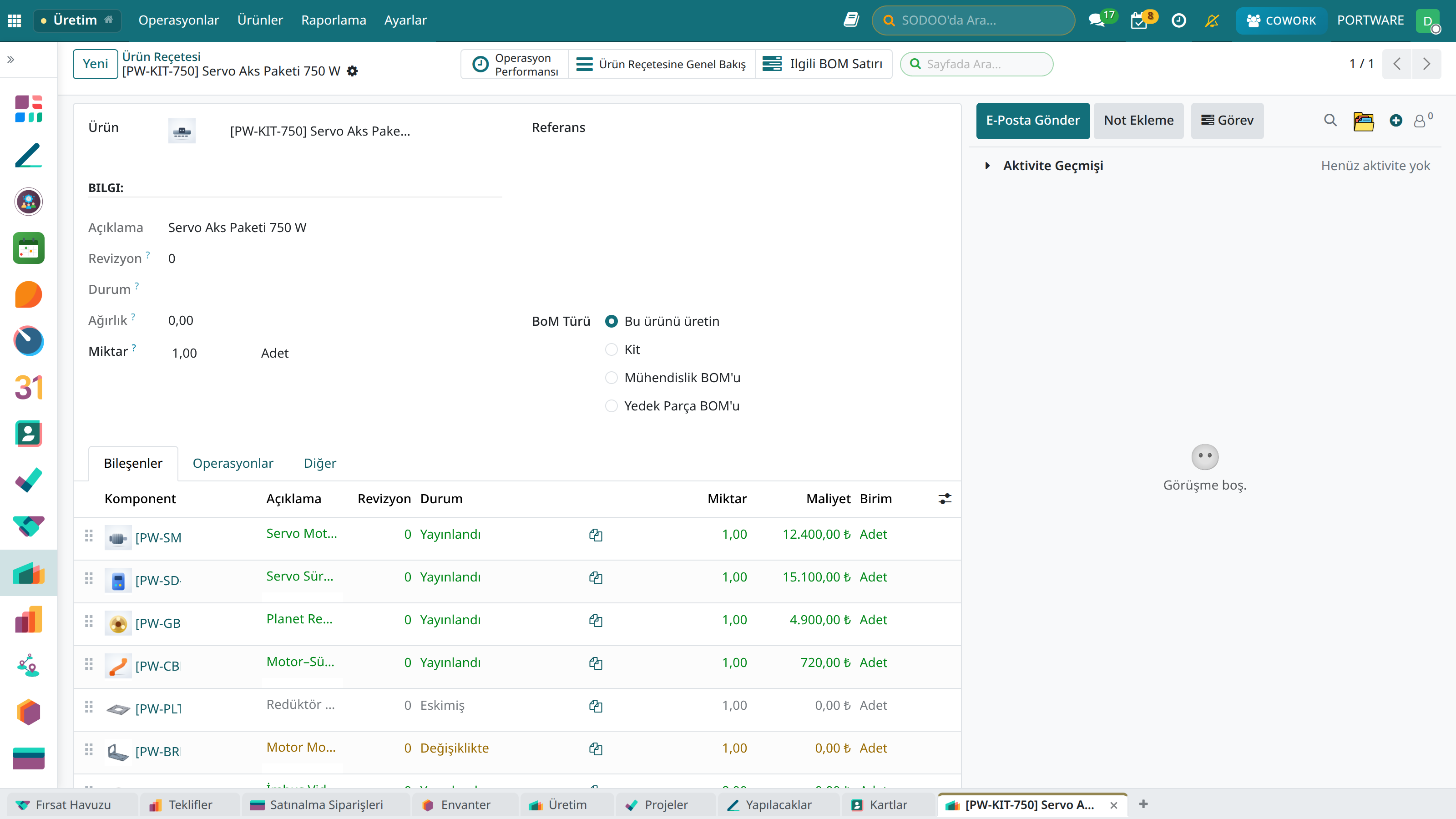

    PW-KIT-750 normal BOM'u123
    1. BOM türü: Bu ürünü üret (normal).
    2. Sürücü: tasarımda yok, üretim ekledi.
    3. Eskimiş bir revizyon: plaka rev 0. Üst montajın ağacı kendiliğinden yeni revizyona geçmez.

  3. Çok seviyeli ağacı açın

    BOM formundaki Ürün Reçetesine Genel Bakış düğmesi ağacı bütün seviyeleriyle gösterir; Katları Aç her alt montajı açar.

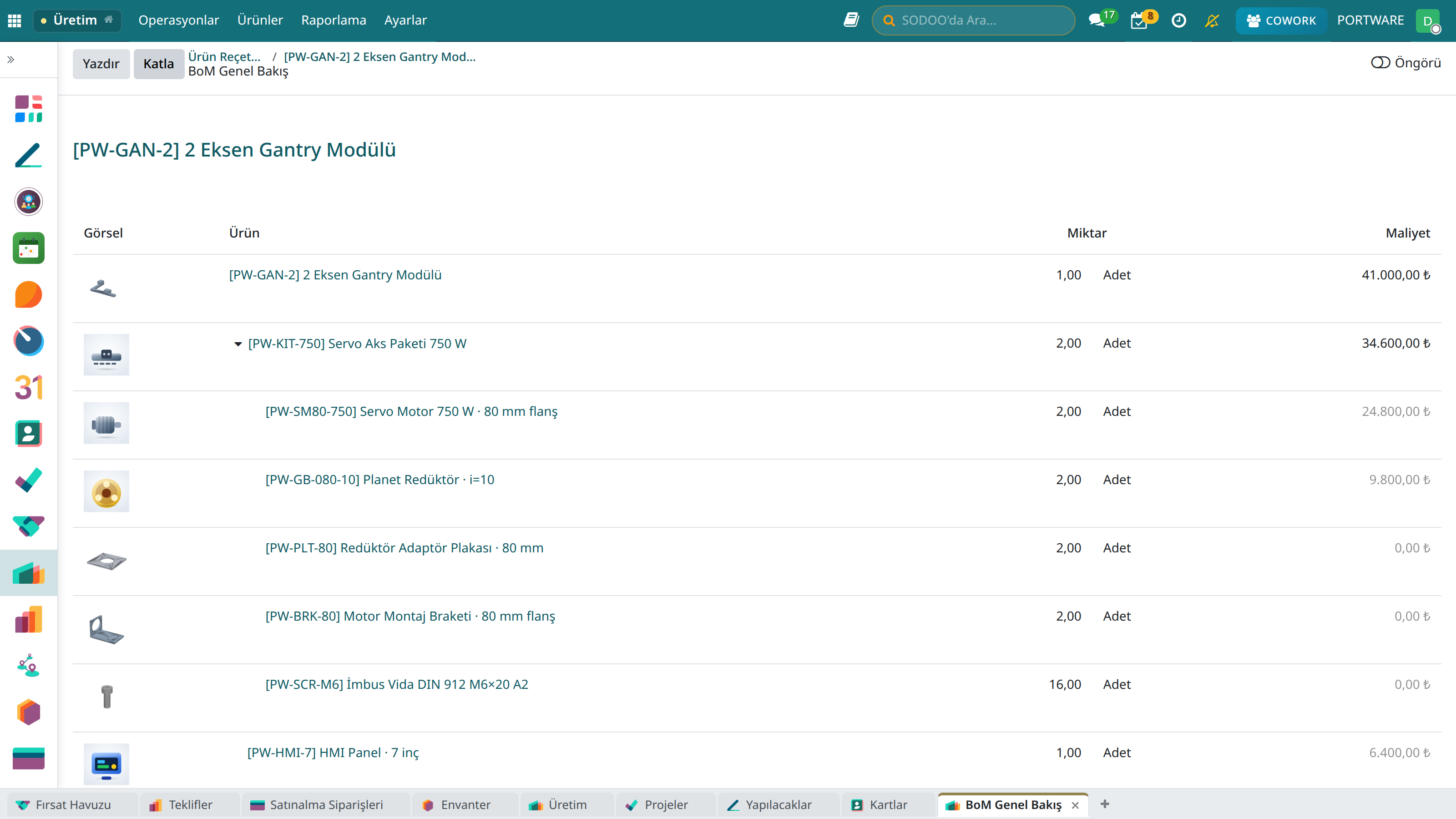

    PW-GAN-2 çok seviyeli ağacı123
    1. Katla
    2. Alt montaj: PW-KIT-750 (×2).
    3. İkinci seviye: braket.

Kullanıldığı yer

Kullanıldığı yer ağacıPW-SCR-M6imbus vida M6×20PW-KIT-750servo aks paketiPW-BRK-80motor braketiPW-GAN-2gantry modülü×8×12×2braket de kitte (×1)
Kullanıldığı yer yukarı doğru okunur: vidayı değiştirmek kiti ve gantry modülünü etkiler; gantry onu hem kit üzerinden hem doğrudan kullanır.

  1. Bir seviye: Kullanıldığı Yer

    Parça formundaki sayaçlardan biri, parçanın doğrudan bileşen olduğu ağaçları listeler (sığmazsa Daha altında).

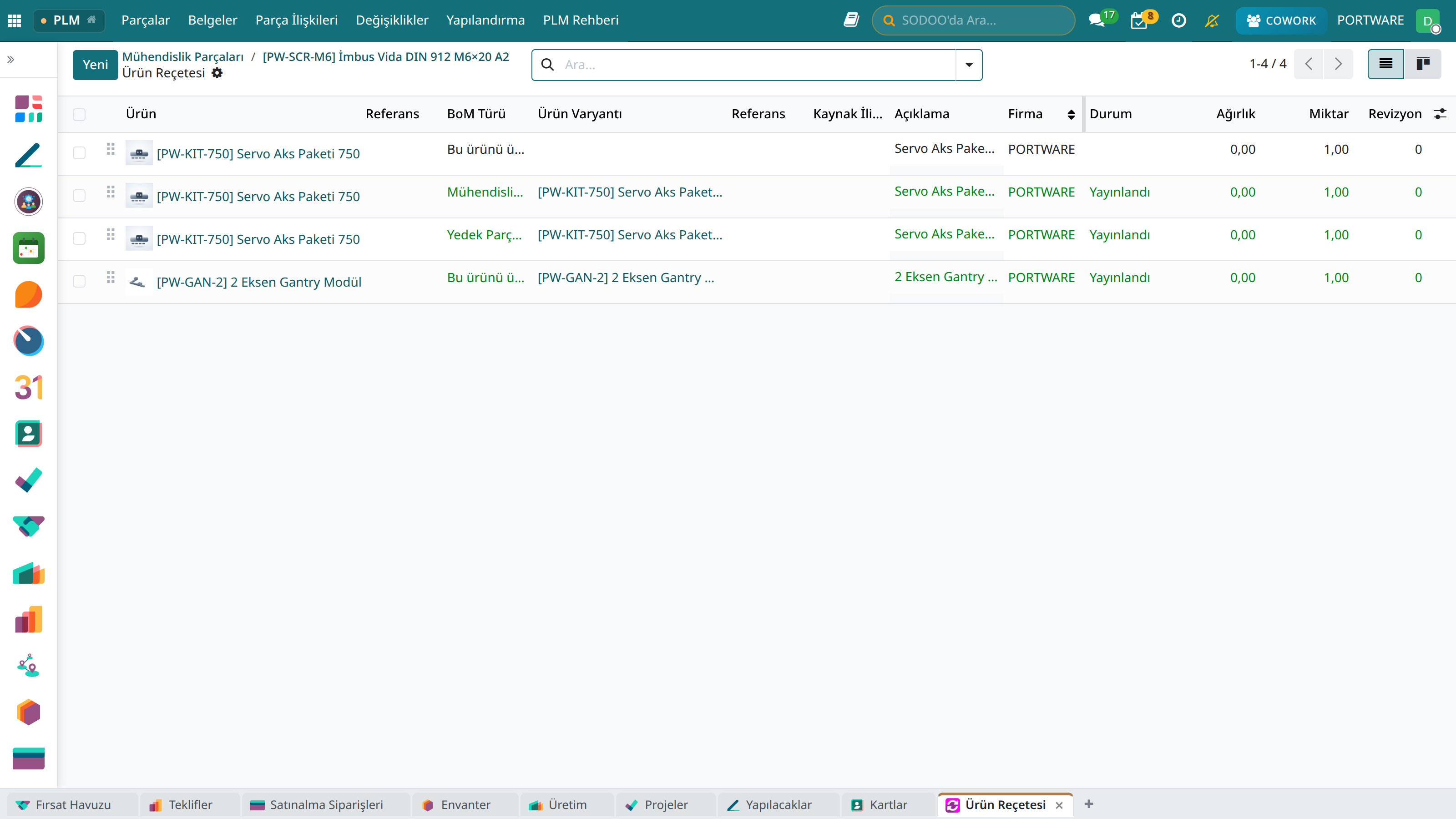

    PW-SCR-M6'nın kullanıldığı ağaçlar123
    1. Hangi parçanın ağaçları: PW-SCR-M6.
    2. BOM türü: normal, mühendislik, yedek — her biri ayrı satır.
    3. Gantry modülü vidayı doğrudan da kullanır.

  2. Bütün seviyeler: Ürün Değişiklik Etkisini Kontrol Et

    Parça formunun eylem menüsündeki (⚙) Ürün Değişiklik Etkisini Kontrol Et, parçayı kullanan bütün üst montajları seviye seviye raporlar. Parça bir montajın birden çok ağacında (normal, mühendislik, yedek) geçiyorsa her biri ayrı satırdır.

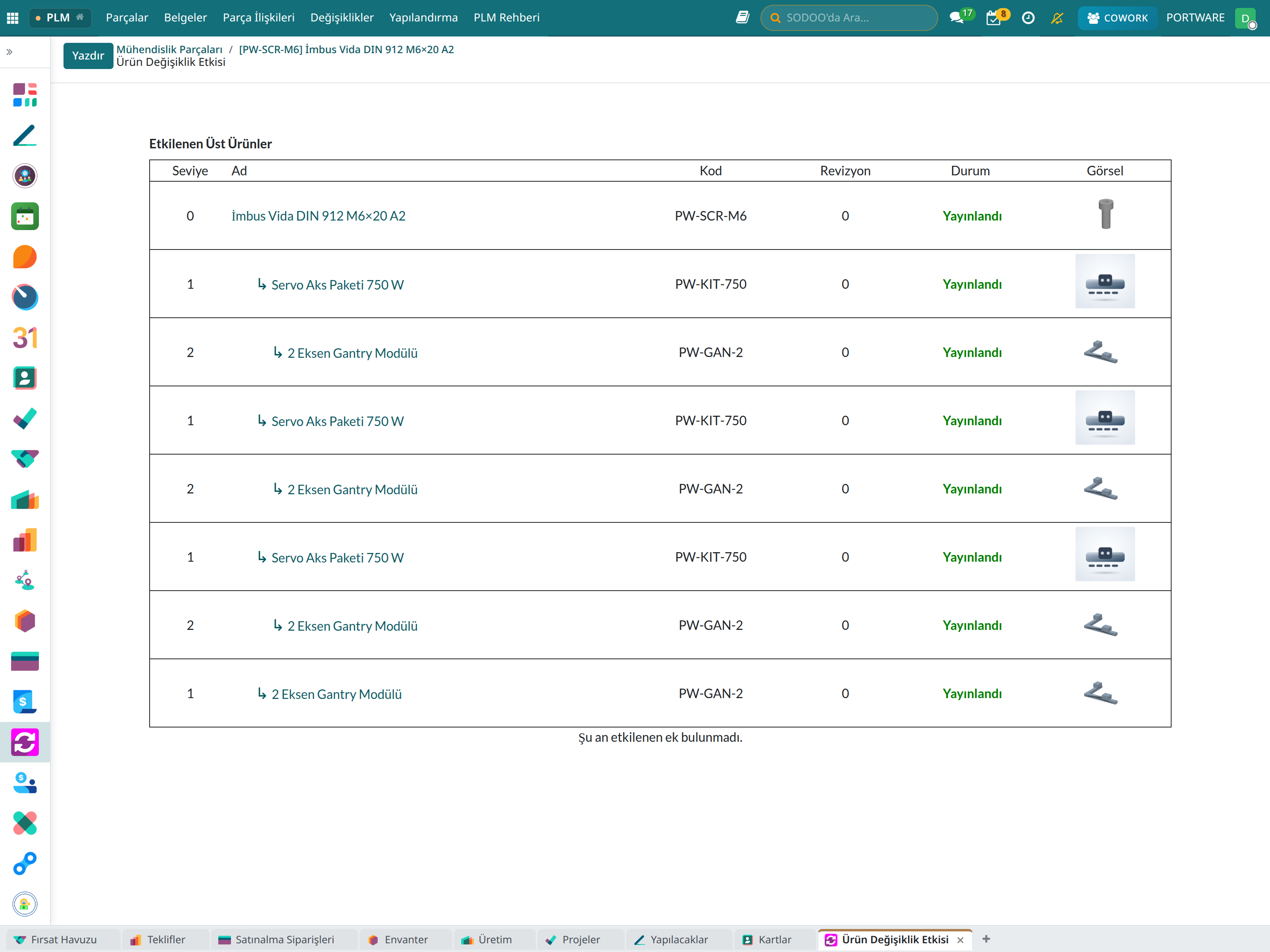

    Ürün değişiklik etkisi raporu1
    1. Rapor: Ürün Değişiklik Etkisi — Etkilenen Üst Ürünler, seviye, kod, revizyon, durum.

  3. İki ağacı karşılaştırın

    BOM listesinde iki ağacı seçip eylem menüsünden BOM'ları Karşılaştır; sihirbaz farkları satır satır gösterir. Bir revizyonun neyi değiştirdiğini ya da EBOM ile normal BOM arasındaki farkı böyle görürsünüz.

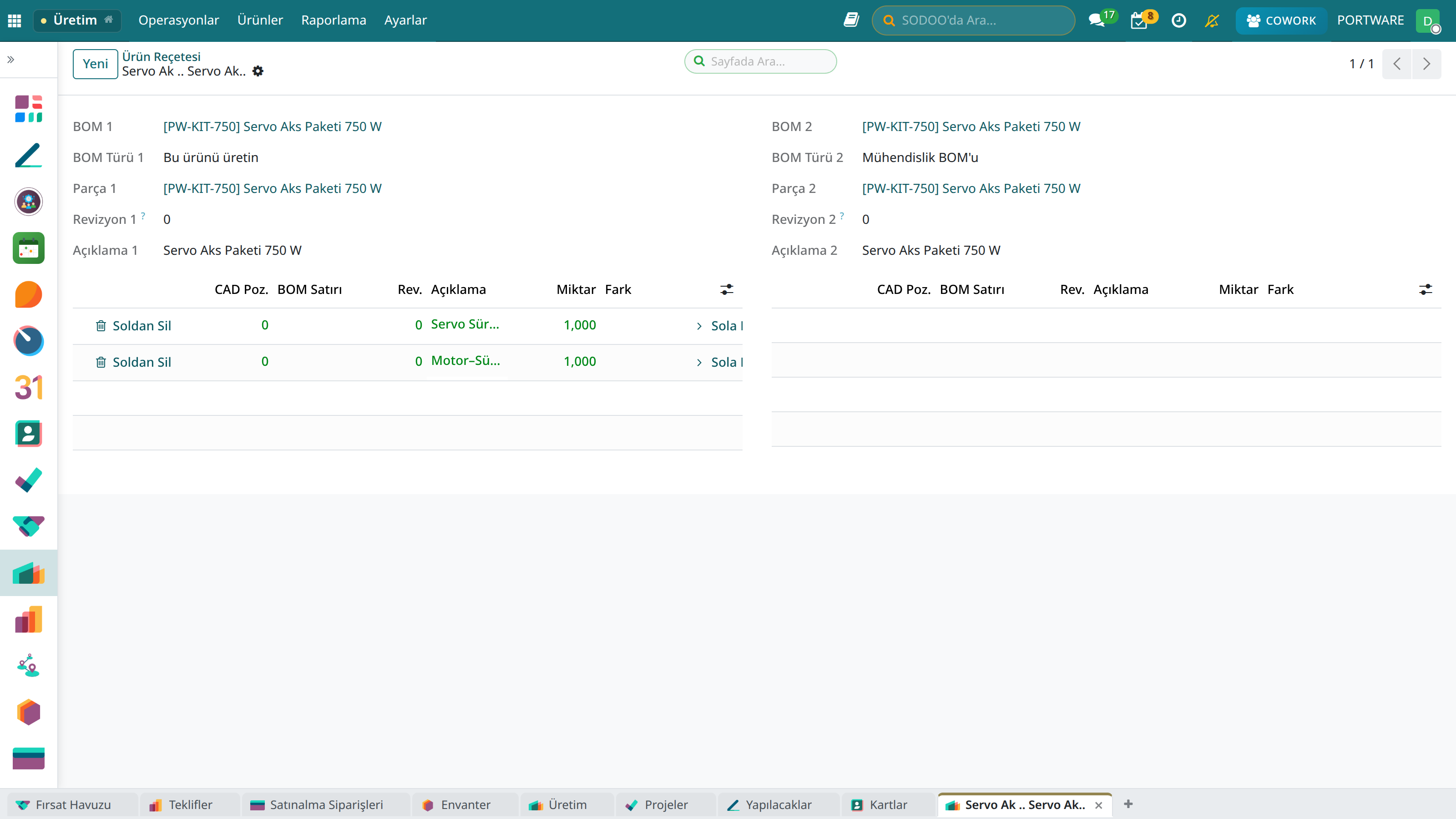

    BOM karşılaştırma123
    1. BOM 1'in türü: normal.
    2. BOM 2'nin türü: Engineering BoM.
    3. Yalnız normal BOM'da olan satırlar: sürücü ve kablo.

  4. Yapıyı dondurun: baseline

    Yayınlanmış parçanın mavi kutusundaki Baseline Al, yapıyı o anki hâliyle dondurur: her parça kendi revizyonunda, her belge kendi revizyonunda, her miktar. Sonraki değişiklikler baseline'ı değiştirmez; “Mart'ta tam olarak neyi ürettik?” sorusunun cevabıdır. Her uygulanan değişiklik emri de kendi baseline'ını alır. Baseline'lar Değişiklikler › Baseline'lar altındadır.

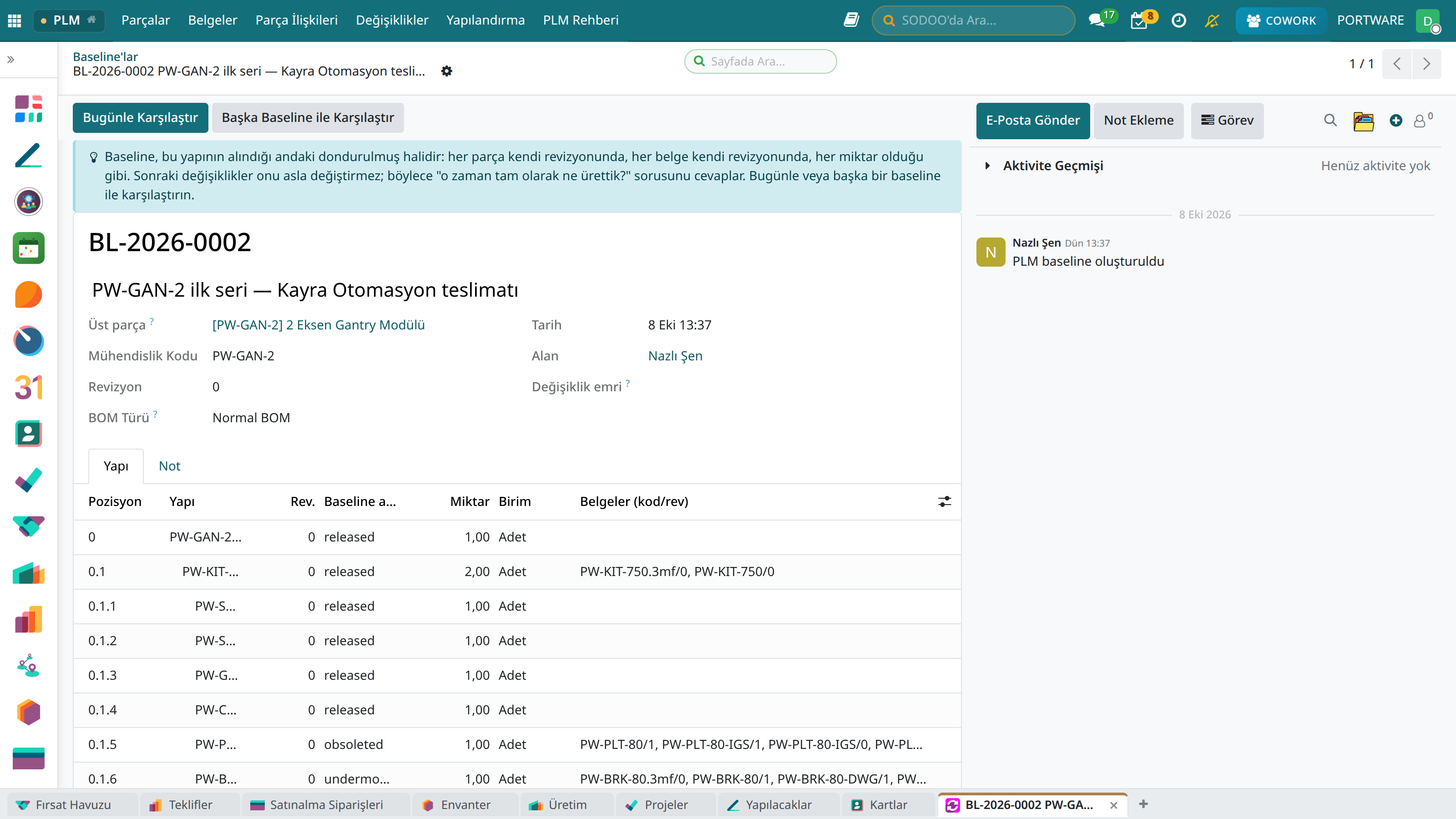

    PW-GAN-2'nin ilk seri baseline'ı12345
    1. Bugünle Karşılaştır: baseline ile bugünkü yapının farkı.
    2. Başka Baseline ile Karşılaştır: iki baseline'ın farkı.
    3. Dondurulan üst parça.
    4. Yapı: seviye, parça, revizyon, miktar.
    5. Açıklama: baseline'ın ne olduğu.

Varyantlı ürünler (150% BOM)

Seçenekli bir ürünün tek bir ürün ağacı bütün seçenekleri taşıyabilir (150% BOM): her satırın hangi nitelik değerleri için kullanıldığı satırda yazılır. Ürün formunun varyantlar sekmesindeki mavi kutuda Yapılandır, herhangi bir seçimin ürün ağacını varyant oluşmadan gösterir; seçim kurallara uyuyorsa Varyant Oluştur varyantı açar. Tüm Kombinasyonları Denetle her birleşimi kural ihlali ve boş ağaç için tarar. Bir değerin başka bir değeri gerektirdiği kurallar mühendislik gerekçesiyle yazılır ve satış siparişinde de uygulanır.

Dikkat: üst montaj kendiliğinden güncellenmez
Bir parçanın yeni revizyonu yayınlandığında, onu kullanan montajların ağaçları eski revizyonu göstermeye devam eder (yukarıda plaka rev 0). Değişiklik emrine üst montajı da ekleyin ya da ağacı yeni revizyona çevirin; önce kullanıldığı yere bakın.

Mini vaka: vida tedarikçisi değişiyor

Soru
PW-SCR-M6 değişirse hangi ürünler etkilenir?
Kullanıldığı yer
PW-KIT-750 (×8, üç ağaçta) ve PW-GAN-2 (×12 doğrudan, ×2 kit üzerinden).
Sonuç
Değişiklik talebi iki montajı da etkilenen kalem olarak yazar (Ders 6).

Kendini sına

EBOM ile normal BOM arasındaki fark nedir?
EBOM tasarlandığı gibidir (CAD); normal BOM üretimin kurduğu gibidir ve tasarımda olmayan kalemleri taşıyabilir.
Bir parçanın bütün üst montajlarını hangi komutla görürsünüz?
Eylem menüsündeki Ürün Değişiklik Etkisini Kontrol Et.
Yeni plaka revizyonu yayınlandı; kitin ağacında hâlâ rev 0 var. Neden?
Üst montajın ağacı kendiliğinden yeni revizyona geçmez; değişiklik emrine üst montaj da eklenmelidir.
