Ders 1 · Arayüz turu

PLM menüsü, parça listesi, parça formu, mavi rehber kutusu, sayaçlar ve PLM Rehberi.

Bu dersin hedefiPLM ekranlarında kaybolmadan dolaşmak: menü, parça listesi, parça formu ve PLM Rehberi.

Uygulama menüsünden PLM uygulamasını açın. Üst şeritte yedi menü vardır; her biri bir veri türüne gider. Aşağıdaki harita bu veritabanının gerçek menüsünden çizildi.

PLM menüsünün haritasıPLMParçalarMühendislik Parçalarında AraBelgelerBelgelerde AraBelge İlişkilerinde AraCheck-Out Edilmiş Belgelerde AraYedek Veri Setinde AraParça İlişkileriNormal Ürün Ağaçlarında AraMühendislik Ürün Ağaçlarında AraYedek Parça Ürün Ağaçlarında AraDeğişikliklerDeğişiklik TalepleriDeğişiklik EmirleriBaseline'larRevizyon GeçerliliğiElektronikElektronik bileşenlerOnaylı üretici listesi (AML)ECAD belgeleriElektronik ürün ağacı aktarYapılandırmaPLM ErişimiMalzemeler · Yüzey İşlemleri · Isıl İşlemlerAçıklamalar · AyarlarMCP API AnahtarlarıPLM Rehberi
Menü, bu veritabanındaki gerçek menüden okunarak çizildi. Yapılandırma menüsünü yalnız PLM yöneticisi görür.

Adım adım

  1. Parça listesini okuyun

    Parçalar menüsü mühendislik parçalarını listeler. Varsayılan En Son filtresi eskimiş ve değişiklikteki revizyonları gizler: listede her parçanın bugün kullanılan sürümü kalır.

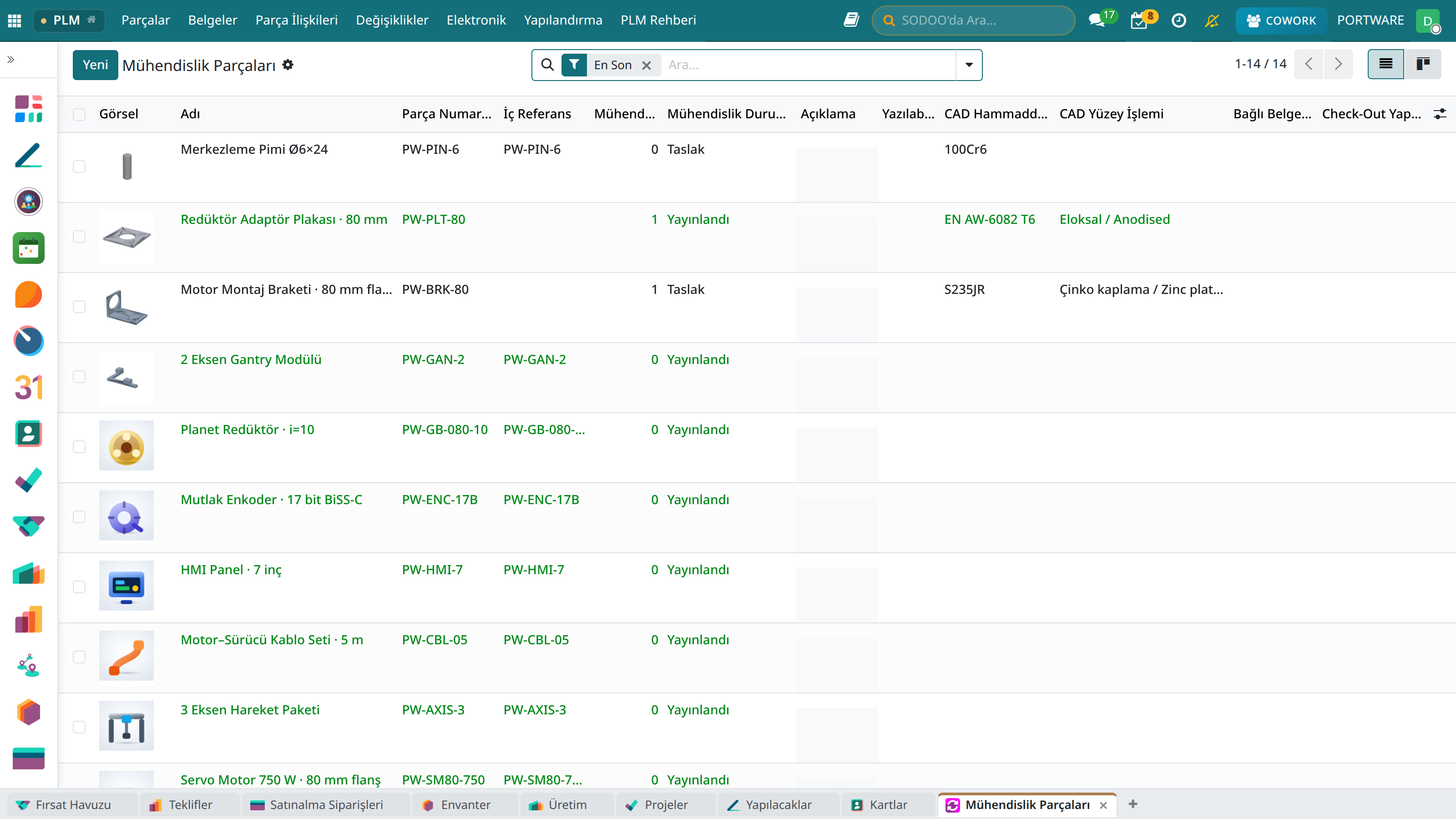

    PLM parça listesi12345
    1. PLM menüleri: Parçalar, Belgeler, Parça İlişkileri, Değişiklikler, Elektronik, Yapılandırma, PLM Rehberi.
    2. Parça numarası (mühendislik kodu) sütunu.
    3. Mühendislik durumu: renk, durumu söyler (yeşil Yayınlandı, mavi Onaylandı, siyah Taslak).
    4. En Son filtresi: eskimiş ve değişiklikteki revizyonları gizler.
    5. Görünüm değiştirici: liste ve kanban (kartlar).

  2. Bir parçayı açın ve mavi kutuyu okuyun

    Her parçanın formunun üstünde mavi bir rehber kutusu vardır. Parçanın hangi durumda olduğunu, bu durumda neye izin verildiğini ve sıradaki adımı yazar. Aşağıdaki parça taslakta: kutu, tasarım bitince Parçayı Onayla düğmesine basmanızı söylüyor.

    Taslak bir parçanın formu12345
    1. Mavi rehber kutusu: durum, anlamı ve sıradaki adım.
    2. Durum çubuğu: Taslak → Onaylandı → Yayınlandı.
    3. Parçayı Onayla: tasarım bitince basılır; parça Onaylandı olur.
    4. Parça numarası ve revizyon.
    5. Sayaçlar (akıllı düğmeler): belgeler, ürün ağaçları, değişiklik talepleri ve emirleri; sığmayanlar Daha altında.

  3. PLM Rehberi'ni açın

    PLM Rehberi uygulamanın içindeki kısa kılavuzdur: kavramlar, yaşam döngüsü, değişiklik süreci, CAD araçları, Cowork ve iyi uygulamalar. Bu eğitimle aynı sözcükleri kullanır; ekran başında bir şeyi hatırlamak için en hızlı yerdir.

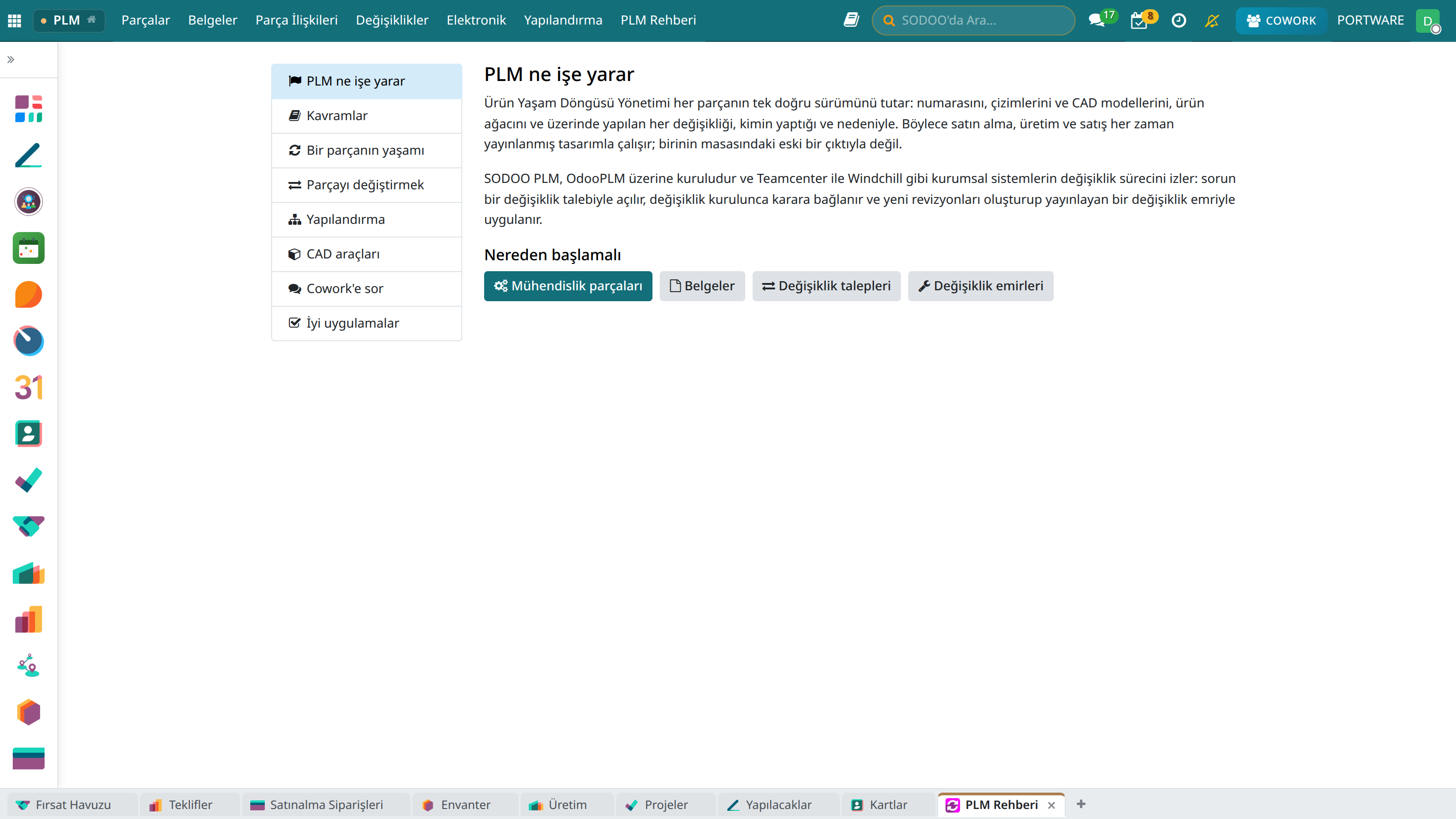

    PLM Rehberi ekranı123
    1. Bölümler: PLM ne işe yarar, Kavramlar, Bir parçanın yaşamı, Parçayı değiştirmek, CAD araçları, Cowork'e sor, İyi uygulamalar.
    2. Seçilen bölümün metni.
    3. Nereden başlamalı: parçalara, belgelere, taleplere ve emirlere doğrudan gider.
Dikkat: En Son filtresi bir şeyleri gizler
Bir parçanın eski revizyonunu ya da değişiklikteki sürümünü arıyorsanız ve listede yoksa, arama çubuğundaki En Son filtresini kaldırın. Kayıt silinmedi, yalnız gizlendi.

Mini vaka: ilk gün

Kim
Elif Aydın, kalite mühendisi; PLM'i ilk kez açıyor.
Soru
“PW-BRK-80 braketi şu an hangi durumda, kim üzerinde çalışıyor?”
Yol
Parçalar → braketi aç → mavi kutu: Değişiklikte, açık değişiklikler ECR-2026-0002 ve ECO-2026-0001.

Kendini sına

Listede bir parçanın eski revizyonunu göremiyorsunuz. Neden?
Varsayılan En Son filtresi eskimiş ve değişiklikteki revizyonları gizler; filtreyi kaldırın.
Mavi rehber kutusu size hangi üç şeyi söyler?
Parçanın durumunu, o durumun anlamını (neye izin verdiğini) ve sıradaki adımı; varsa açık değişiklikleri de.
Yapılandırma menüsünü neden göremeyebilirsiniz?
Yapılandırma yalnız PLM yöneticisine görünür (Ders 7).
