Ders 2 · Parça ve mühendislik kodu

Mühendislik kodu hiç değişmez, revizyon her değişiklikte artar; yeni kod mu yeni revizyon mu kararı.

Bu dersin hedefiMühendislik kodu ile revizyonun farkını bilmek ve bir değişiklikte yeni kod mu yeni revizyon mu gerektiğine karar verebilmek.

Kod ve revizyon

Mühendislik kodu parçanın numarasıdır ve hiç değişmez. Parçanın yeni bir sürümü aynı kodu korur, revizyon numarası bir artar: 0, 1, 2… Kod ve revizyon birlikte tek bir tasarımı adlandırır: PW-BRK-80 rev 1, braketin ikinci sürümüdür. Yayınlanmış bir revizyon asla düzenlenmez; değişiklik, yeni revizyon demektir.

Yeni kod mu, yeni revizyon muPW-BRK-80Rev 1Mühendislik kodu: parçanın numarası, hiç değişmez.Revizyon: 0, 1, 2… Kod + revizyon tek bir tasarımı adlandırır.Parça değişmeliParça yayınlandı mı?Taslak / Onaylandı → hayırhayırAynı revizyonda düzeltOnaylandıysa Parçayı Düzeltile taslağa alevetEskisinin yerine takılır mı?biçim · uyum · işlev aynı mıevetYeni revizyonaynı kod, rev + 1 (ECR → ECO)hayırYeni mühendislik koduyeni parça; eskisi eskitilir
Karar ağacı. Ölçüt parçanın kendisi değil, onu kullananlardır: eskisinin yerine takılabilen parça aynı kodu korur.

Adım adım

  1. Kodu ve revizyonu parça formunda bulun

    Parça numarası alanı kodu ve revizyonu birlikte gösterir (PW-KIT-750 - Rev_ 0). Yeni revizyon aynı kodla ayrı bir kayıt olarak açılır; eski revizyonun kaydı geçmiş olarak kalır.

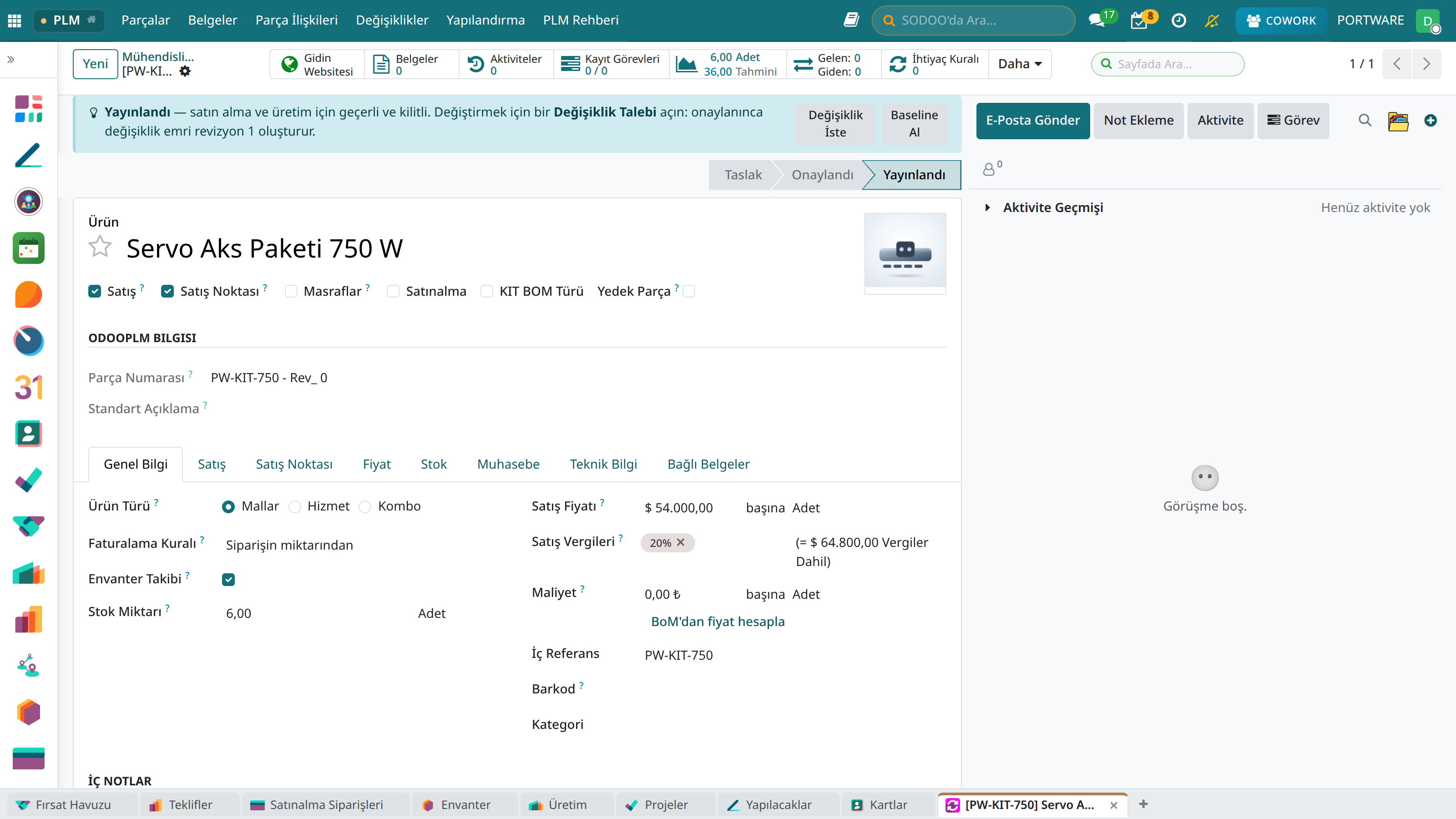

    Yayınlanmış parça12345
    1. Durum: Yayınlandı.
    2. Rehber kutusu, değişikliğin hangi revizyonu yaratacağını söyler (burada revizyon 1).
    3. Değişiklik İste: yeni revizyonun tek kapısı.
    4. Kod + revizyon.
    5. Baseline Al: yapının o anki fotoğrafı.

  2. Bir parçanın bütün revizyonlarını görün

    Parça listesinde En Son filtresini kaldırın: aynı kodun eski ve yeni revizyonları yan yana gelir. Braketin rev 0'ı Değişiklikte (rev 1 hazırlanıyor), plakanın rev 0'ı Eskimiş (rev 1 yayında).

    Filtresiz parça listesi1234
    1. Arama çubuğu: En Son filtresi kaldırıldı.
    2. Revizyon sütunu.
    3. PW-BRK-80 rev 0: Değişiklikte — yenisi yayınlanana kadar geçerli.
    4. PW-PLT-80 rev 0: Eskimiş — yerini rev 1 aldı.

Karar kuralı: biçim, uyum, işlev

Yeni parça eskisinin yerine hiçbir değişiklik yapılmadan takılabiliyorsa — dış ölçüleri ve bağlantıları aynı (biçim, uyum), aynı işi görüyor (işlev) — yeni revizyondur. Takılamıyorsa, bir montajın da değişmesini gerektiriyorsa, yeni bir mühendislik kodudur; eski kod gerektiğinde eskitilir. Kuralı parça değil, parçayı kullananlar belirler: stoktaki eski parçalarla yenileri karışabiliyorsa kod aynı kalmalıdır.

Dikkat: bir fiziksel parçaya bir kod
Aynı parçaya iki kod açmak, stokta ve ürün ağaçlarında iki ayrı “parça” yaratır ve kullanıldığı yer sorgusunu ikiye böler. Kod açmadan önce parça listesinde arayın.

Mini vaka: plaka 8 mm'den 10 mm'ye

Değişiklik
Adaptör plakası yük altında esniyor; kalınlık 8 → 10 mm.
Soru
Yeni plaka eskisinin yerine takılır mı? Delikler ve dış ölçü aynı, vida boyu yetiyor: evet.
Karar
Yeni revizyon: PW-PLT-80 rev 1 (ECO-2026-0002 ile yayınlandı).

Kendini sına

Kod mu değişir, revizyon mu: braketin kaynak boyu a5'ten a6'ya büyüyor, ölçüler aynı.
Revizyon: parça eskisinin yerine takılır (PW-BRK-80 rev 1).
Kod mu değişir, revizyon mu: yeni plaka farklı bir redüktöre uyacak, delik düzeni değişiyor.
Yeni kod: eskisinin yerine takılmaz; montaj da değişir.
Eski revizyonun kaydı yeni revizyon açılınca silinir mi?
Hayır. Ayrı bir kayıt olarak kalır; yenisi yayınlanınca Eskimiş olur ve geçmiş korunur.
