Ders 3 · Parçanın yaşam döngüsü

Taslak, Onaylandı, Yayınlandı, Değişiklikte ve Eskimiş: her geçişin düğmesi ve yetkisi.

Bu dersin hedefiBir parçayı beş yaşam döngüsü durumunda doğru düğmeyle ve doğru yetkiyle ilerletmek.

Parçanın yaşam döngüsüTaslaktasarım açıkOnaylandıyayın bekliyorYayınlandıgeçerli · kilitliDeğişiklikteyeni rev. hazırlanıyorEskimişyeni işte kullanılmazParçayı Onaylaentegrasyon kull.Parçayı Yayınlayayın kullanıcısıECO: Başlatyeni revizyon oluşur,bu revizyon beklerECO: Uygulayeni revizyon yayınlanıncaotomatik eskirParçayı Düzelt (taslağa geri)ECO satırı: Eskit (yerine yeni kod geldiyse)Bir montajı onaylamak/yayınlamak, aynı durumdaki alt parçalarını ve belgelerini de taşır.
Durum makinesi. Renkler, PLM listelerinin durumları çizdiği renklerdir; her okun üstünde düğmenin ekrandaki adı ve gereken yetki var.

Adım adım: bir parçanın yaşamı

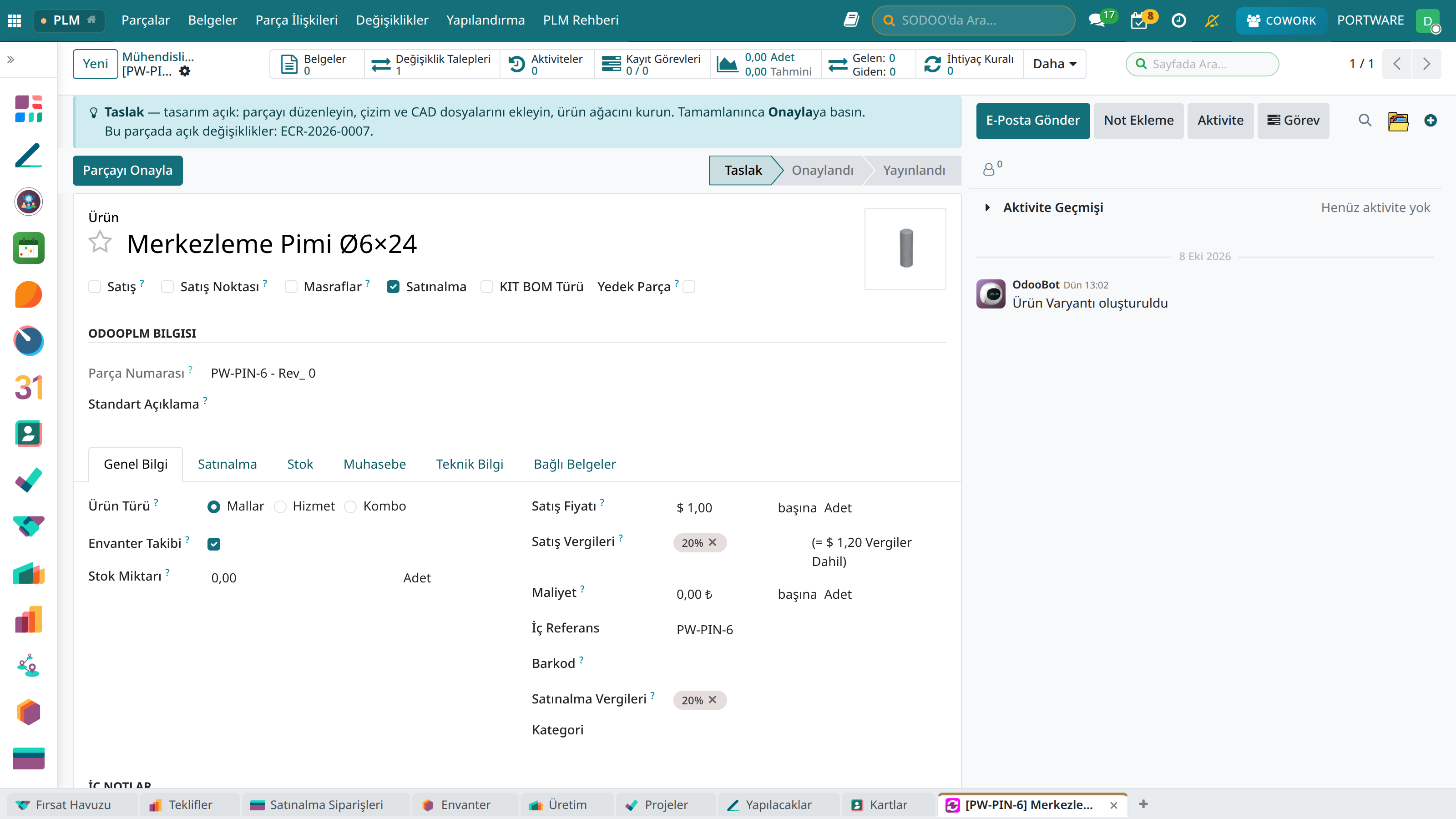

  1. Taslak: tasarım açık

    Parça serbestçe düzenlenir; çizimler ve CAD dosyaları eklenir, ürün ağacı kurulur. Bitince Parçayı Onayla.

    Taslak parça12345
    1. Rehber kutusu: “tasarım açık… bitince Onayla”.
    2. Durum: Taslak.
    3. Parçayı Onayla
    4. Parça numarası.
    5. Sayaçlar.

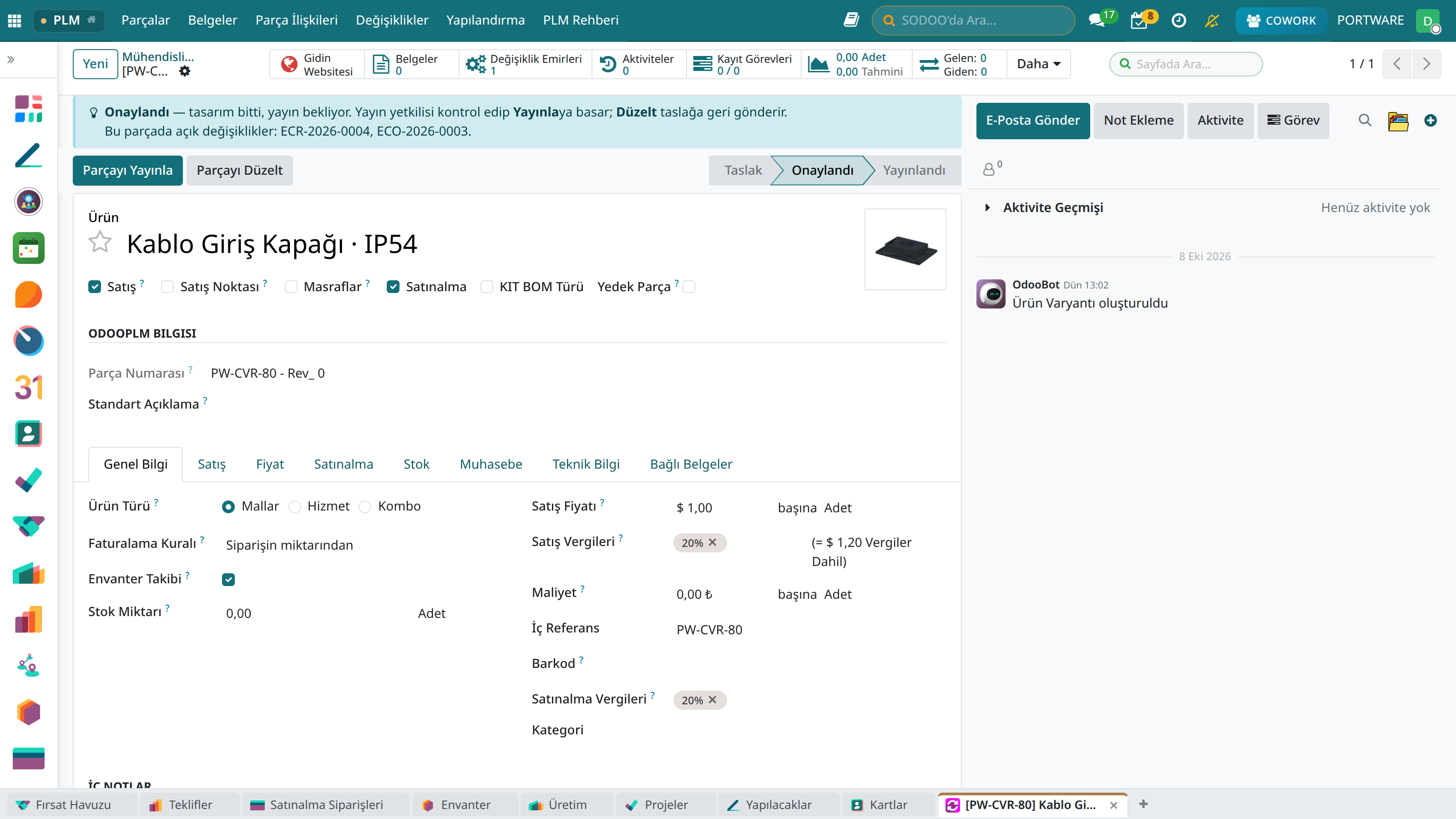

  2. Onaylandı: yayın bekliyor

    Tasarım bitti; yayın yetkilisi kontrol eder. Parçayı Yayınla yalnız yayın kullanıcılarına görünür; Parçayı Düzelt parçayı taslağa geri gönderir.

    Onaylanmış parça1234
    1. Parçayı Yayınla: parça Yayınlandı olur.
    2. Parçayı Düzelt: parça Taslak'a döner.
    3. Durum: Onaylandı.
    4. Rehber kutusu ve bu parçadaki açık değişiklikler.

  3. Yayınlandı: geçerli ve kilitli

    Satın alma ve üretim yalnız yayınlanmış parçayla çalışır. Değiştirmek için Değişiklik İste.

    Yayınlanmış parça12345
    1. Durum: Yayınlandı.
    2. Rehber kutusu.
    3. Değişiklik İste
    4. Parça numarası.
    5. Baseline Al

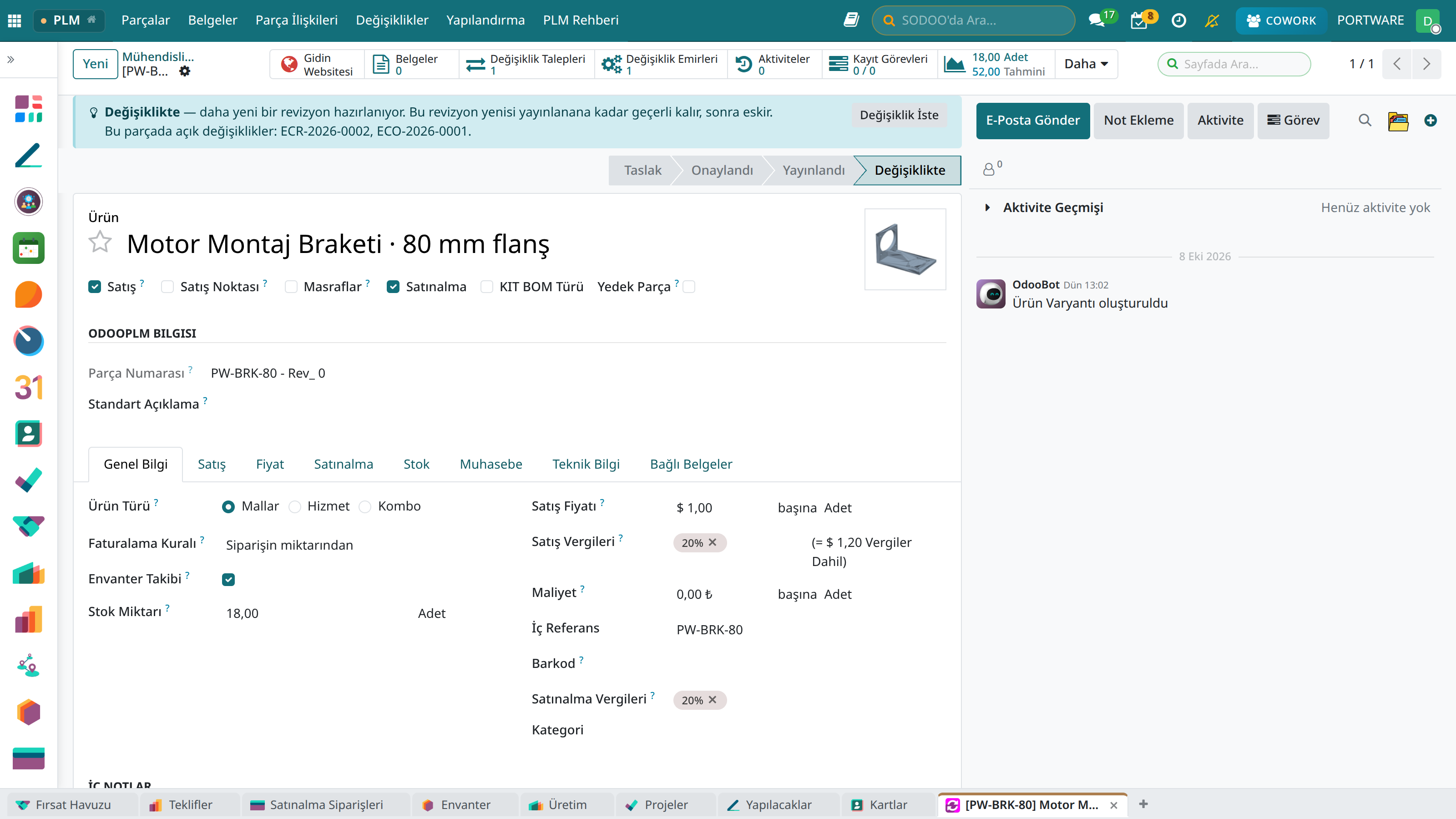

  4. Değişiklikte: yeni revizyon hazırlanıyor

    Bir değişiklik emri başlayınca bu revizyon Değişiklikte olur; yenisi yayınlanana kadar geçerli kalır. Rehber kutusu açık talebi ve emri adıyla yazar; kimse ikinci bir talep açmaz.

    Değişiklikteki parça12345
    1. Rehber kutusu: açık değişiklikler ECR-2026-0002 ve ECO-2026-0001.
    2. Durum: Değişiklikte.
    3. 1 Değişiklik Talepleri: bu parçadaki talepler.
    4. 1 Değişiklik Emirleri: bu parçadaki emirler.
    5. Değişiklik İste: değişiklikteki parçada da açık.

  5. Yeni revizyon: taslak olarak doğar

    Emir, yeni revizyonu belgelerinin ve ürün ağaçlarının kopyasıyla oluşturur ve geçmişine hangi emrin yarattığını yazar.

    Braketin revizyon 1'i123
    1. Aynı kod, revizyon 1.
    2. Durum: Taslak — düzenlenebilir.
    3. Geçmiş: “Yeni revizyon ECO-2026-0001 değişiklik emriyle oluşturuldu”.

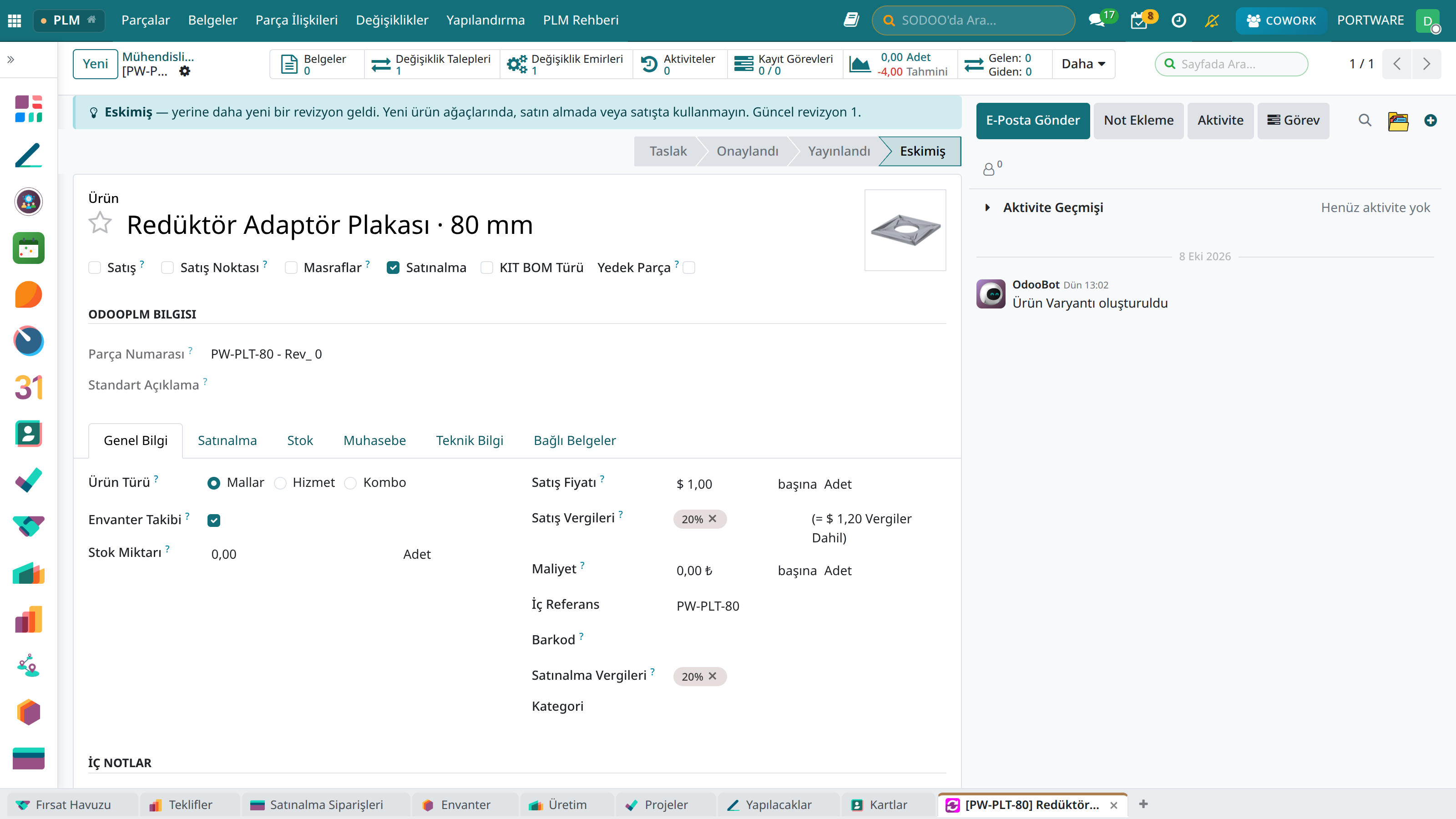

  6. Eskimiş: yerine yenisi geldi

    Yeni revizyon yayınlandığı anda eskisi kendiliğinden Eskimiş olur. Rehber kutusu güncel revizyonu söyler.

    Eskimiş parça12
    1. Rehber kutusu: “Yeni BOM'larda, satın almada veya satışta kullanmayın. Güncel revizyon 1.”
    2. Durum: Eskimiş.

Revizyon zaman çizelgesi

Revizyon zaman çizelgesiRev 0Rev 1YayınlandıDeğişiklikteEskimişTaslakOnaylandıYayınlandı12ECO Başlat: rev 1 oluşurECO Uygula: rev 1 yayın, rev 0 eskirüretim ve satın alma rev 0 ile çalışırrev 1, geçerlilik tarihinden
Değişiklik süresince eski revizyon geçerli kalır; yeni revizyon yayınlandığı anda eskisi kendiliğinden eskir.
Dikkat: montaj yayını alt parçaları da taşır
Bir montajı onaylamak ya da yayınlamak, aynı durumdaki alt parçalarını ve belgelerini de taşır. Check-out edilmiş bir belge bu hareketi durdurur: önce check-in (Ders 4).

Mini vaka: kapak yayın bekliyor

Parça
PW-CVR-80 Kablo Giriş Kapağı · IP54 — Onaylandı.
Kim yayınlar
Yayın kullanıcısı Nazlı Şen; Kerem (entegrasyon) Parçayı Yayınla düğmesini görmez.
Nasıl
Yeni parçanın ilk yayını bir değişiklik emrinin “Yayınla” satırıyla yapılıyor (ECO-2026-0003, İncelemede).

Kendini sına

Parçayı Yayınla düğmesini göremiyorsunuz. En olası neden?
Yayın kullanıcısı değilsiniz, ya da parça Onaylandı durumunda değil.
Değişiklikte olan bir revizyonla üretim yapılabilir mi?
Evet: yenisi yayınlanana kadar geçerlidir.
Eski revizyon ne zaman Eskimiş olur?
Yeni revizyon yayınlandığı anda, kendiliğinden.
Onaylanmış bir parçada hata buldunuz. Ne yaparsınız?
Parçayı Düzelt ile taslağa alır, düzeltir, yeniden onaylarsınız; yeni revizyon gerekmez.
