Ders 4 · Belgeler, CAD ve check-in/out

PLM belgeleri, check-out kilidi, PLM 3B görüntüleyici, CAD Görüntüleyici ve CAD istemcisi kurulumu.

Bu dersin hedefiBir parçanın belgelerini yönetmek, check-out/check-in ile güvenle düzenlemek ve CAD verisini tarayıcıda incelemek.

Belge nedir

PLM belgesi, bir parçaya bağlı herhangi bir dosyadır: 3B model (STEP), teknik resim (DXF, PDF), IGES gibi değişim dosyaları. Belgenin kendi kodu, revizyonu ve durumu vardır ve parçayla birlikte ilerler: parça yayınlanırken belgeleri de yayınlanır, yeni revizyonda belgeleri de revize edilir.

Check-out / check-in sıra diyagramıKullanıcıCAD istemcisiSODOO1Modeli aç2Check-Out: belge kilitlenir (kim, hangi bilgisayar)3dosya + kilit4Düzenle, kaydet5Kaydet: parça, belge ve EBOM güncellenir6İşi bitir: Check-In7Check-In: kilit açılır, sürüm yedeklenir8Başkaları yeni sürümü görür ve açabilir
Kilit belgenin üzerindedir, parçanın değil. Check-out edilmiş bir belge yayına giremez: önce check-in.

Adım adım

  1. Belgeleri bulun

    Belgeler menüsü kartlar hâlinde açılır. Varsayılan filtreyi kaldırırsanız bütün belgeler görünür; kilit simgesi ve kişi adı, belgenin kimde check-out olduğunu söyler.

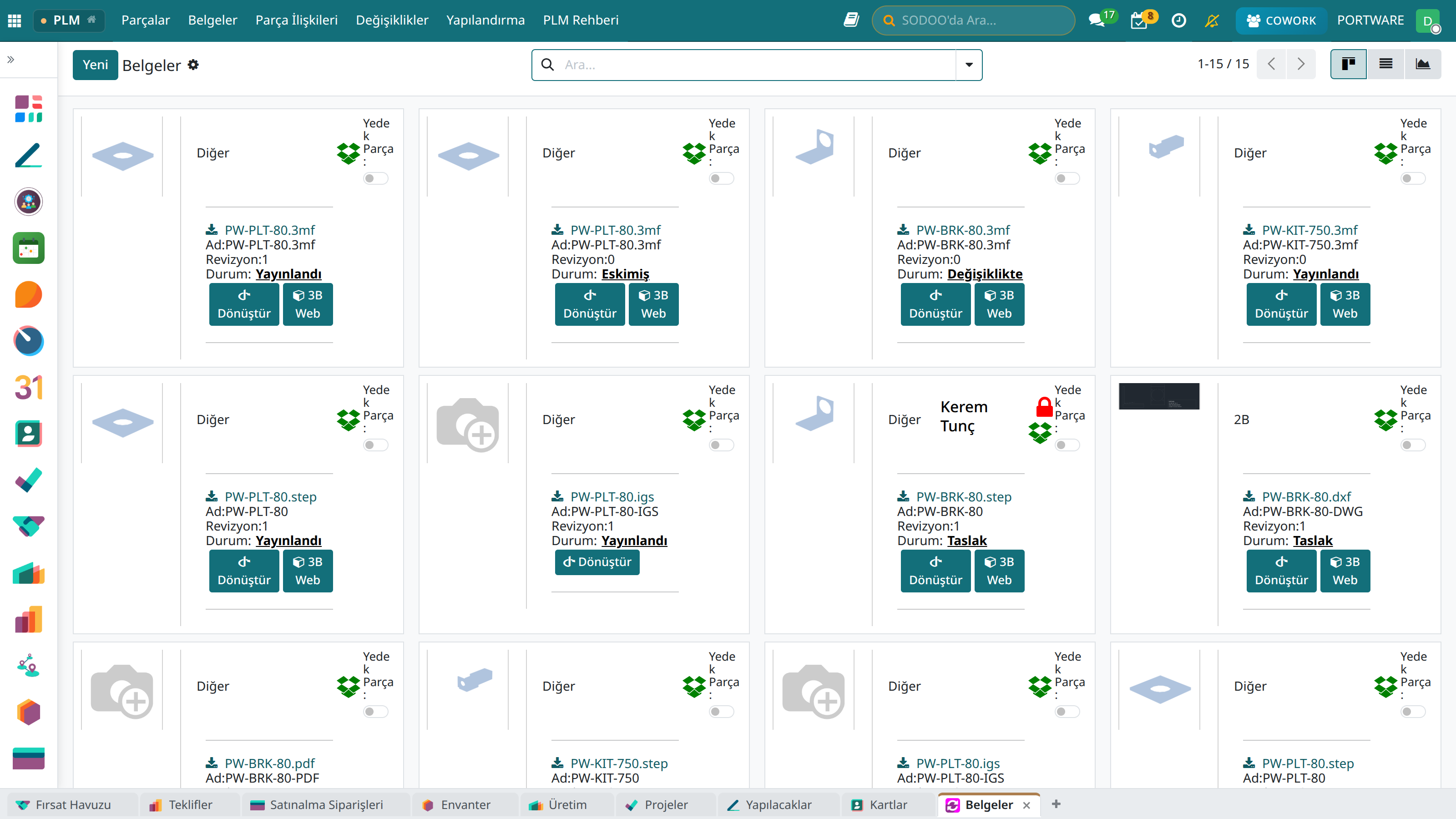

    Belge kartları1234
    1. Kerem Tunç'un check-out ettiği belge (kilit simgesi).
    2. Dönüştür: dosyayı sunucuda başka biçime çevirir.
    3. 3B Web: PLM 3B görüntüleyicide açar.
    4. Görünüm değiştirici: kart, liste, grafik.

  2. Belge formunu okuyun

    Formda önizleme, belgenin yapısı, revizyonları ve bağlı parçaları görünür. Belgenin durumu, bağlı olduğu parçanınkini izler.

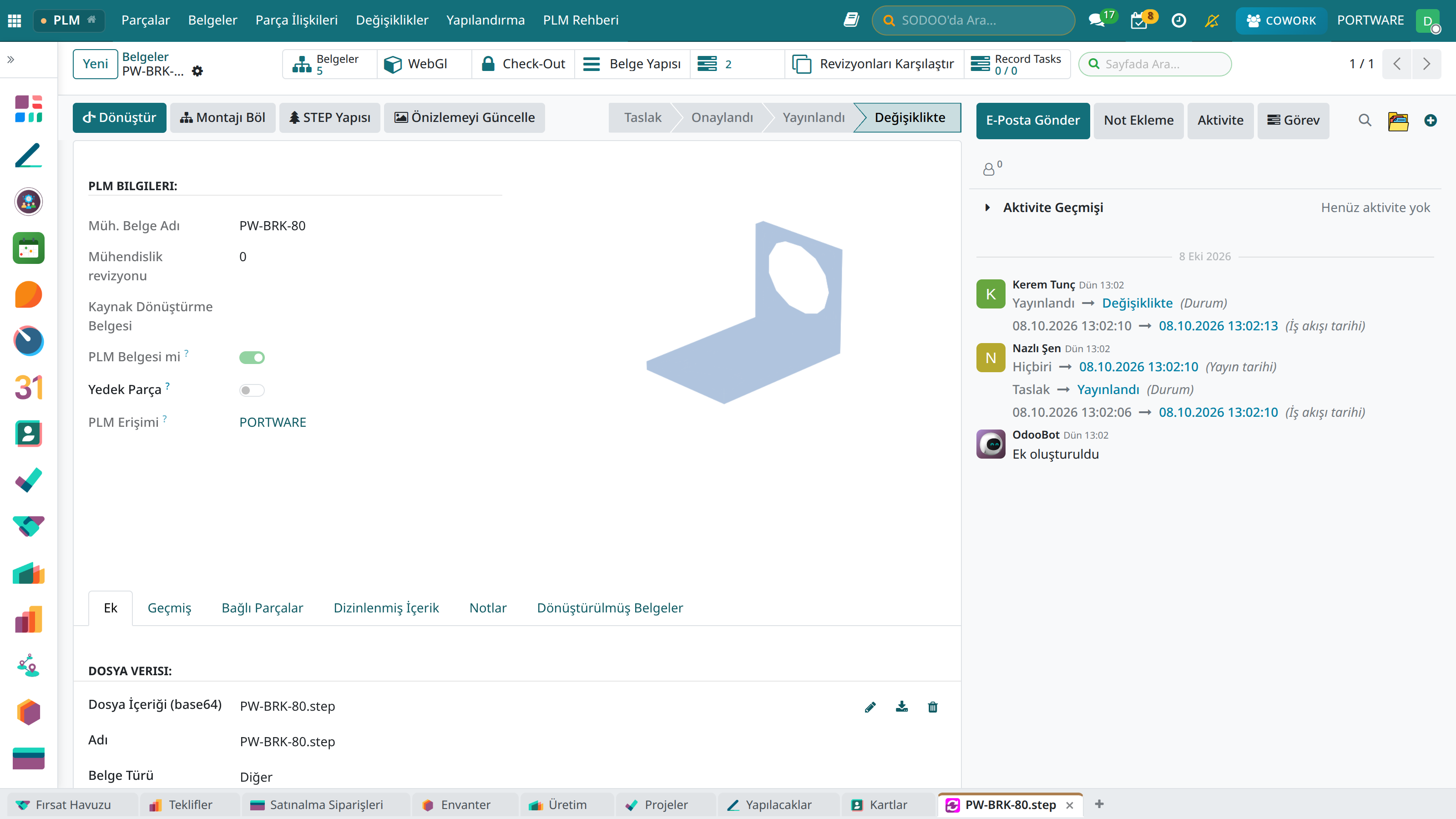

    Bir STEP belgesinin formu123456
    1. Önizleme: STEP modelinden sunucuda üretildi.
    2. WebGl: PLM 3B görüntüleyici.
    3. Check-Out: belgenin kimde olduğu.
    4. Belge Yapısı: montaj–alt parça ve çizim–model ilişkileri.
    5. Durum: parçanınkini izler (burada Değişiklikte).
    6. Bağlı Parçalar: belgenin bağlı olduğu parçalar.

  3. Check-out listesini izleyin

    Belgeler › Check-Out Edilmiş Belgelerde Ara, hangi belgenin kimde ve hangi bilgisayarda olduğunu gösterir. Check-out bir kilittir: o belge üzerine başkası yazamaz ve check-in yapılana kadar yayına giremez.

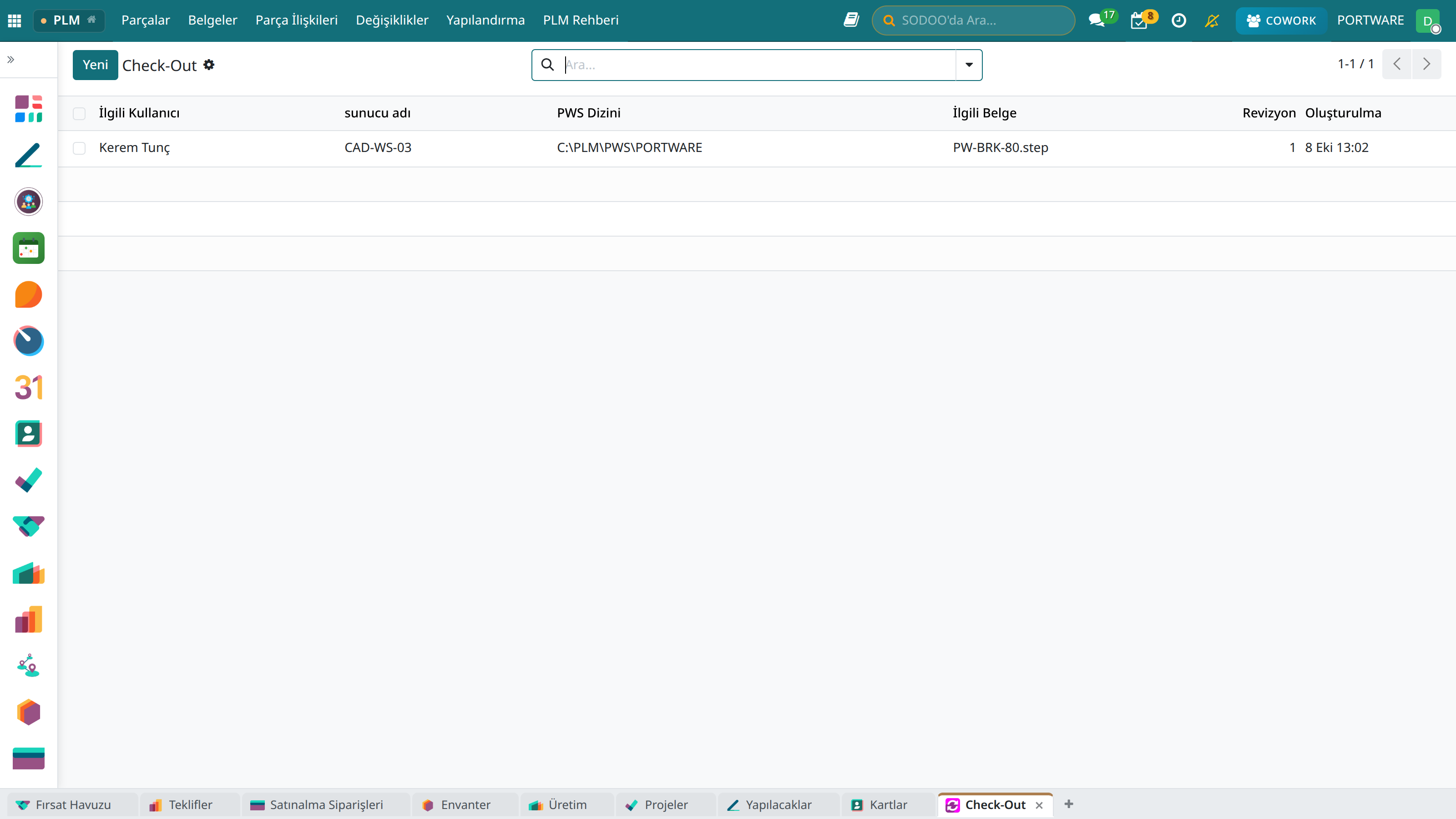

    Check-out edilmiş belgeler123
    1. Belgeyi tutan kullanıcı.
    2. Bilgisayarın adı (CAD istasyonu).
    3. Kilitli belge.

  4. Modeli PLM 3B görüntüleyicide inceleyin

    STEP ve DXF belgeleri PLM'in kendi 3B görüntüleyicisinde açılır: montaj ağacı, işaretleme (markup), ölçüm ve kesit düzlemi. İşaretlemeler belgeye etkinlik olarak kaydedilir.

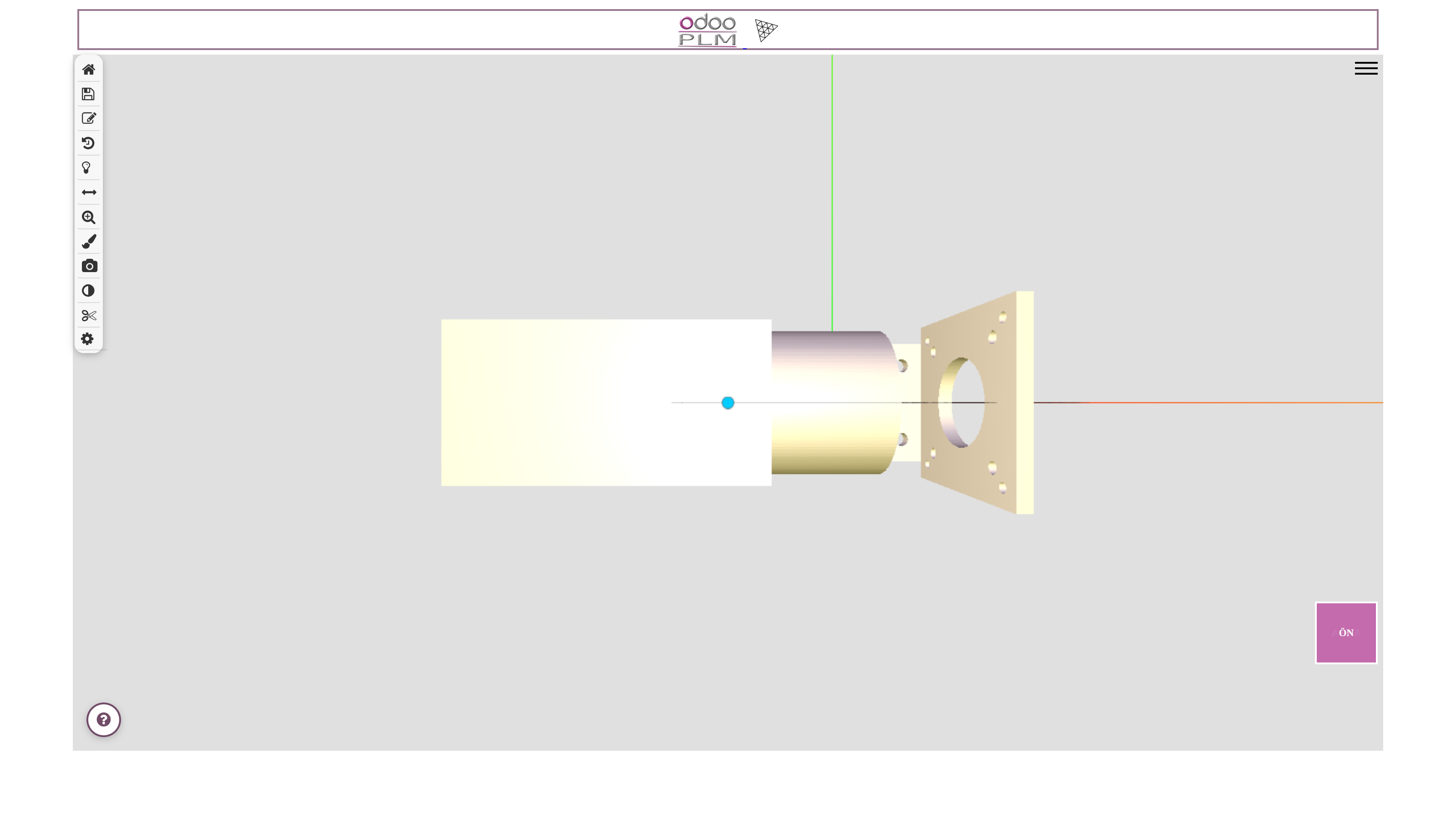

    PLM 3B görüntüleyici1234
    1. Araç çubuğu: görünüme sığdır, ekran görüntüsü, işaretleme, ölçüm, kesit, ayarlar.
    2. İşaretleme (Markup): modelin üstüne çizip not bırakın.
    3. Ölçüm (Measure).
    4. Kesit düzlemi (Section Plane).

  5. IGES, BREP, DWG için CAD Görüntüleyici

    PLM'in 3B görüntüleyicisinin açamadığı biçimlerde (IGES, BREP, PLY, DWG; X_T ve SAT için bir açıklama) belge formunda CAD Görüntüleyici düğmesi çıkar: döndürme, kesit, ölçüm, patlatma ve boyama tarayıcıda yapılır.

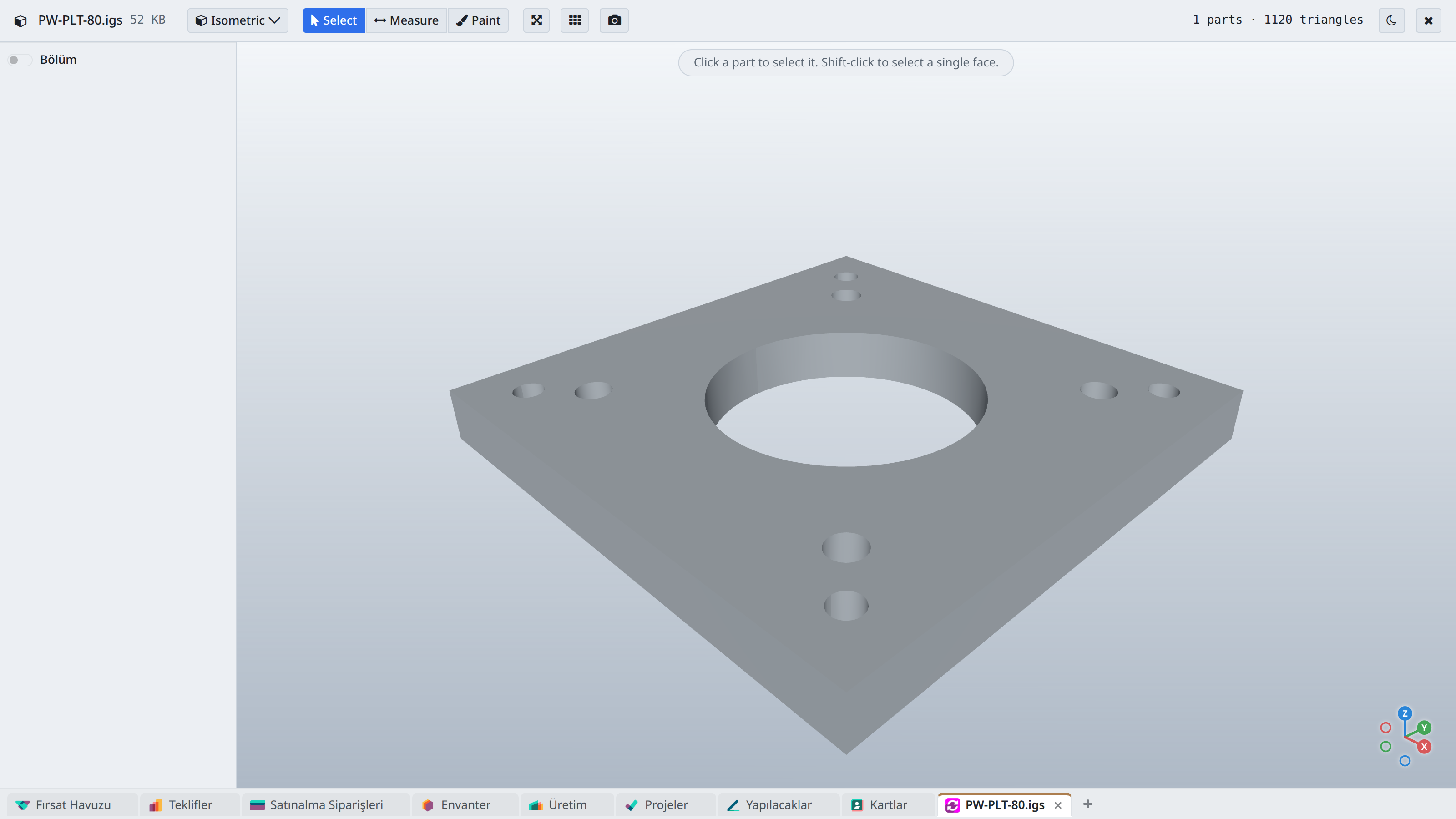

    CAD Görüntüleyici'de bir IGES dosyası1234
    1. Dosya adı ve boyutu.
    2. Measure: iki nokta, kenar ya da yüzey arası ölçü.
    3. Kesit: anahtarla aç, ekseni ve konumu seç.
    4. Parça ve üçgen sayısı.

  6. İki revizyonu 3B'de karşılaştırın

    Aynı belgenin başka bir revizyonu varsa belge formunda Revizyonları Karşılaştır çıkar. Sihirbaz bir önceki revizyonu önerir; Karşılaştır iki revizyonu yan yana 3B açar ve eklenen, çıkarılan ve değişen parçaları renklendirir. Tek gövdeli modellerde eski revizyon kırmızı, yenisi yeşil çizilir ve üst üste bindirilir: fark, örtüşmeyen yerde görünür.

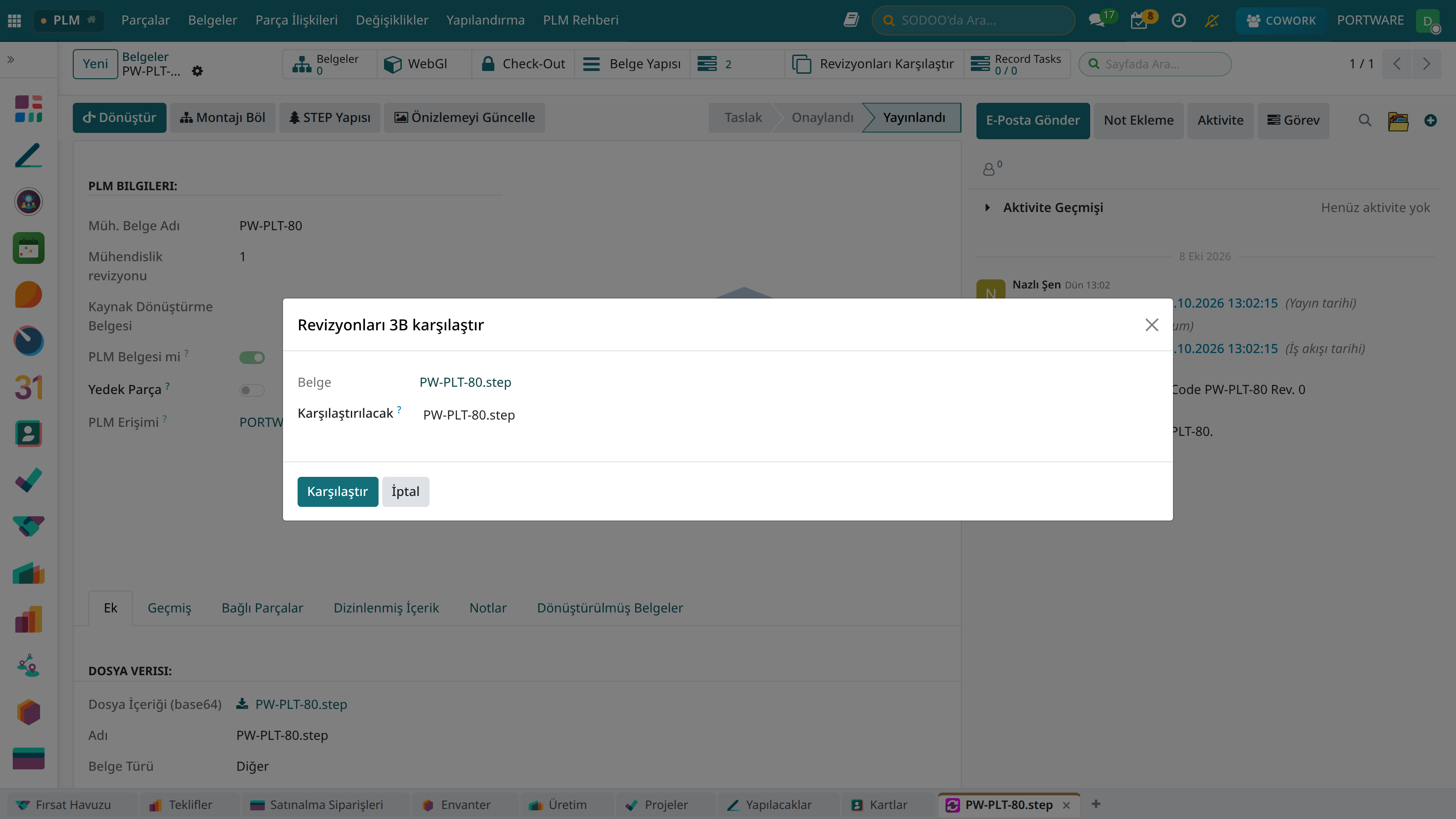

    Revizyon karşılaştırma sihirbazı123
    1. Açık olan belge: plakanın rev 1 STEP modeli.
    2. Karşılaştırılacak revizyon (önceki önerilir).
    3. Karşılaştır: karşılaştırmayı yeni sekmede açar.

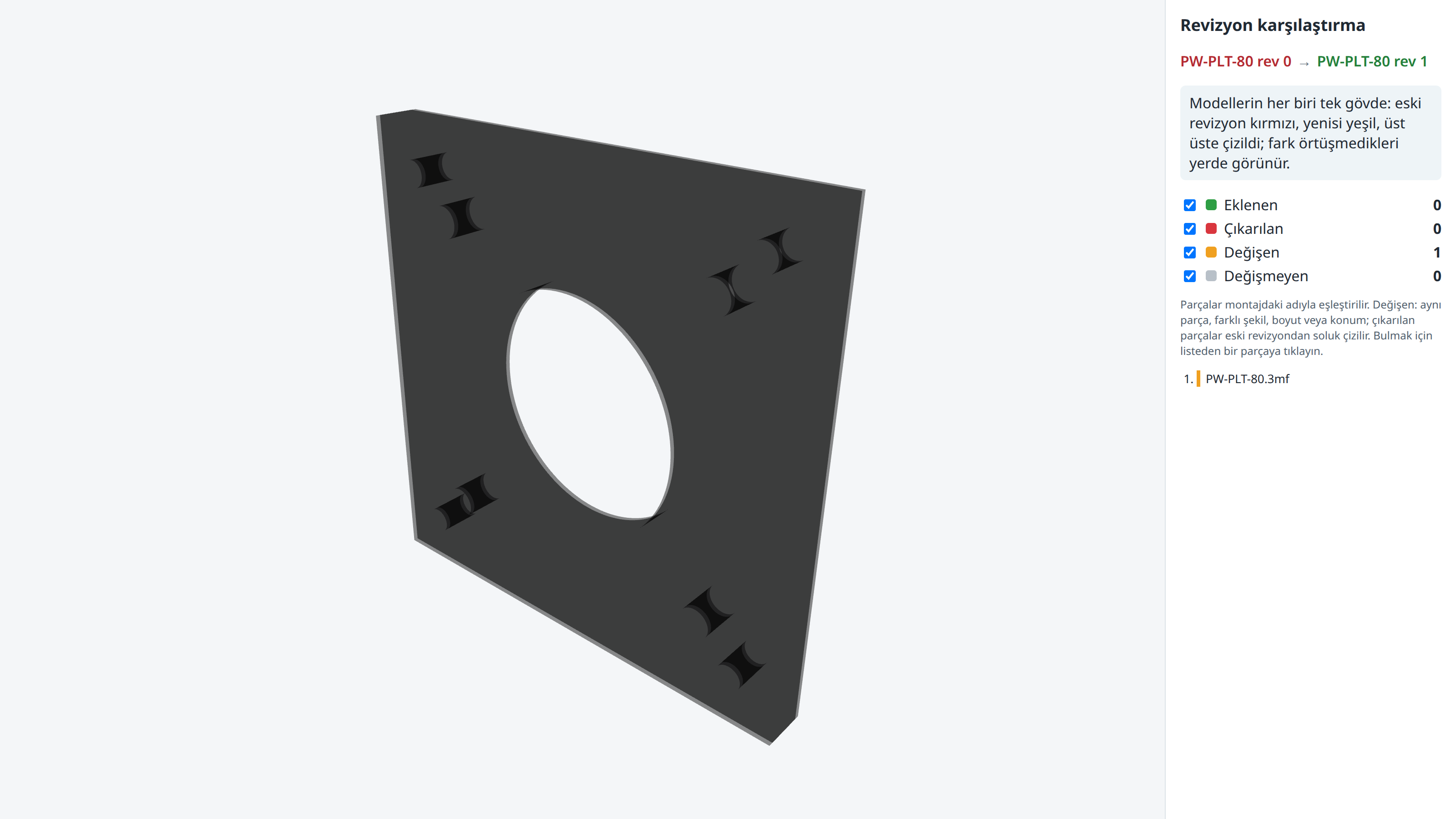

    Plaka rev 0 ile rev 1, 3B'de1234
    1. Karşılaştırılan revizyonlar: rev 0 → rev 1.
    2. Renkler ve sayılar: eklendi, çıkarıldı, değişti, değişmedi; kutularla gizlenip gösterilir.
    3. Sonuç cümlesi.
    4. Model: 8 mm (kırmızı) ile 10 mm (yeşil) üst üste.

Elektronik tasarım (ECAD)

Elektronik kartlar da aynı PLM'de durur: Elektronik menüsünde Elektronik bileşenler, Onaylı üretici listesi (AML), ECAD belgeleri ve Elektronik ürün ağacı aktar vardır. Elektronik parça, mekanik parça gibi kod, revizyon, yaşam döngüsü ve değişiklik sürecinden geçer.

CAD istemcisi: kurulum adım adım

CAD entegrasyon mimarisiSolidWorksSolid EdgeInventorAutoCAD / DraftSightThinkDesignFreeCADOdooPLMCAD istemcisiXML-RPCSODOOparça · belgeEBOM · revizyonOtomatik dönüşümSTEP → 3MF, DXF → paftaPLM 3B görüntüleyicimontaj ağacı, işaretlemeCAD GörüntüleyiciIGES, BREP, DWG…
CAD programı ile SODOO arasında tek köprü OdooPLM istemcisidir; görüntüleme ve dönüşüm sunucuda, tarayıcıda olur.
  1. OdooPLM CAD istemcisini (OmniaSolutions; dağıtım adresi sourceforge.net/projects/openerpplm) CAD istasyonuna kurun.
  2. İstemciyi bu sunucunun adresiyle (tarayıcınızdaki adres), veritabanı adıyla ve kendi kullanıcınızla bağlayın. İstemcinin yaptığı her şey sizin PLM yetkinizle yapılır.
  3. CAD'den kaydetmek için PLM Entegrasyon Kullanıcısı seviyesi gerekir; PLM yöneticinizden isteyin.
  4. CAD içinden belgeyi check-out edin, çalışın, kaydedin ve işi bitirince check-in yapın. Kaydetmek parçayı, belgeyi ve mühendislik BOM'unu oluşturur ya da günceller.
Dikkat: check-in yapmadan ayrılmayın
Check-out'ta kalan belge herkesi bekletir ve parçanın yayınını durdurur: yayın sırasında “…is checked out by user…” hatası alınır. İşi bırakınca check-in yapın.

Mini vaka: braket modeli Kerem'de

Durum
PW-BRK-80.step rev 1, CAD-WS-03 istasyonunda Kerem Tunç'ta check-out.
Anlamı
Kerem destek lamasını 10 mm'ye çıkarıyor; kimse modelin üzerine yazamaz.
Sonraki adım
Kerem kaydedip check-in yapınca değişiklik emri incelemeye gönderilebilir.

Kendini sına

Check-out neyi kilitler: parçayı mı belgeyi mi?
Belgeyi.
Bir STEP modelini tarayıcıda hangi görüntüleyici açar?
PLM'in kendi 3B görüntüleyicisi (WebGl / 3B Web). CAD Görüntüleyici, PLM'in açamadığı IGES, BREP, DWG gibi biçimler içindir.
CAD'den kaydetmek için hangi PLM seviyesi gerekir?
Entegrasyon Kullanıcısı.
